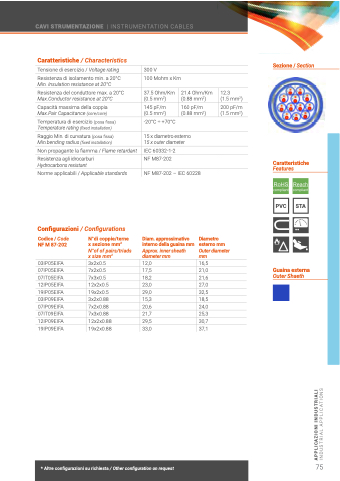

 CAVI STRUMENTAZIONE | INSTRUMENTATION CABLES
 Caratteristiche / Characteristics
Tensione di esercizio / Voltage rating
Resistenza di isolamento min. a 20°C
Min. Insulation resistance at 20°C
Resistenza del conduttore max. a 20°C
Max.Conductor resistance at 20°C
Capacità massima della coppia
Max.Pair Capacitance (core/core)
Temperatura di esercizio (posa fissa)
Temperature rating (fixed installation)
Raggio Min. di curvatura (posa fissa)
Min.bending radius (fixed installation)
Non propagante la fiamma / Flame retardant
Resistenza agli idrocarburi
Hydrocarbons resistant
Norme applicabili / Applicable standards
Configurazioni / Configurations
Page 1 of 1
 300 V
100 Mohm x Km
Sezione / Section
        37.5 Ohm/Km (0.5 mm2)
145 pF/m (0.5 mm2)
-20°C ÷ +70°C
21.4 Ohm/Km (0.88 mm2)
160 pF/m (0.88 mm2)
12.3
(1.5 mm2)
200 pF/m (1.5 mm2)
          15 x diametro esterno
15 x outer diameter
IEC 60332-1-2
NF M87-202
NF M87-202 – IEC 60228
Caratteristiche
01/07/2020
   file:///C:/Users/corbellim/Desktop/disegni%20inkscape/strum/CAVO_PAG_24.svg
Features
              Codice / Code NF M 87-202
03IP05EIFA
07IP05EIFA
07IT05EIFA
12IP05EIFA
19IP05EIFA
03IP09EIFA
07IP09EIFA
07IT09EIFA
12IP09EIFA
19IP09EIFA
N°di coppie/terne x sezione mm2
N°of of pairs/triads x size mm2
3x2x0.5
7x2x0.5
7x3x0.5
12x2x0.5
19x2x0.5
3x2x0.88
7x2x0.88
7x3x0.88
12x2x0.88
19x2x0.88
Diam. approssimativo Diametro interno della guaina mm esterno mm
Approx. inner sheath Outer diameter diameter mm mm
12,0 16,5
17,5 21,0
18,2 21,6
23,0 27,0
29,0 32,5
15,3 18,5
20,6 24,0
21,7 25,3
29,5 30,7
33,0 37,1
Guaina esterna
PVC STA
  Outer Shaeth
         75
  * Altre configurazioni su richiesta / Other configuration on request
