P. 75

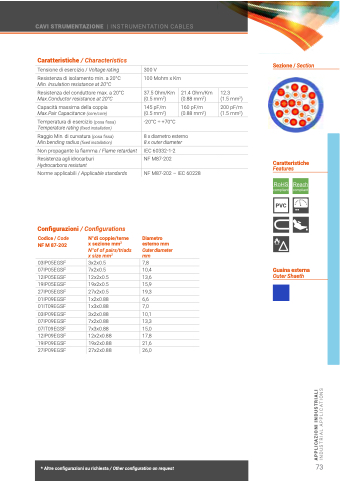

 CAVI STRUMENTAZIONE | INSTRUMENTATION CABLES
 Caratteristiche / Characteristics
Tensione di esercizio / Voltage rating 300 V
Resistenza di isolamento min. a 20°C 100 Mohm x Km
Sezione / Section
Page 1 of 1
    Min. Insulation resistance at 20°C
Resistenza del conduttore max. a 20°C 37.5 Ohm/Km Max.Conductor resistance at 20°C (0.5 mm2)
Capacità massima della coppia 145 pF/m Max.Pair Capacitance (core/core) (0.5 mm2)
Temperatura di esercizio (posa fissa) -20°C ÷ +70°C
Temperature rating (fixed installation)
21.4 Ohm/Km (0.88 mm2)
160 pF/m (0.88 mm2)
12.3
(1.5 mm2)
200 pF/m (1.5 mm2)
            Raggio Min. di curvatura (posa fissa) 8 x diametro esterno
Min.bending radius (fixed installation) 8 x outer diameter
Non propagante la fiamma / Flame retardant IEC 60332-1-2
Resistenza agli idrocarburi NF M87-202
Hydrocarbons resistant
Norme applicabili / Applicable standards NF M87-202 – IEC 60228
Configurazioni / Configurations
Caratteristiche
PVC
01/07/2020
   file:///C:/Users/corbellim/Desktop/disegni%20inkscape/strum/CAVO_PAG_22.svg
Features
              Codice / Code NF M 87-202
03IP05EGSF
07IP05EGSF
12IP05EGSF
19IP05EGSF
27IP05EGSF
01IP09EGSF
01IT09EGSF
03IP09EGSF
07IP09EGSF
07IT09EGSF
12IP09EGSF
19IP09EGSF
27IP09EGSF
N°di coppie/terne Diametro
x sezione mm2 esterno mm
N°of of pairs/triads Outer diameter x size mm2 mm
3x2x0.5 7,8
7x2x0.5 10,4
12x2x0.5 13,6
19x2x0.5 15,9
27x2x0.5 19,3
1x2x0.88 6,6
1x3x0.88 7,0
3x2x0.88 10,1
7x2x0.88 13,3
7x3x0.88 15,0
12x2x0.88 17,8
19x2x0.88 21,6
27x2x0.88 26,0
Guaina esterna
  Outer Shaeth
            73
  * Altre configurazioni su richiesta / Other configuration on request
 APPLICAZIONI INDUSTRIALI
INDUSTRIAL APPLICATIONS
