 APPLICAZIONI INDUSTRIALI
INDUSTRIAL APPLICATIONS
 CAVI STRUMENTAZIONE | INSTRUMENTATION CABLES
     EIFA

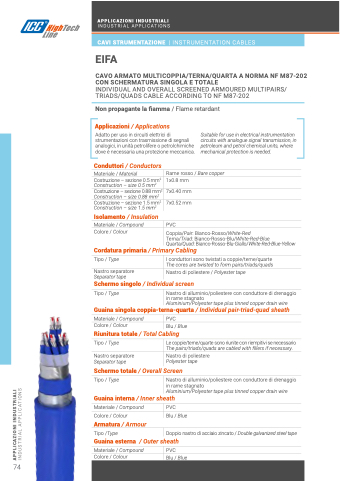

CAVO ARMATO MULTICOPPIA/TERNA/QUARTA A NORMA NF M87-202 CON SCHERMATURA SINGOLA E TOTALE
INDIVIDUAL AND OVERALL SCREENED ARMOURED MULTIPAIRS/ TRIADS/QUADS CABLE ACCORDING TO NF M87-202
Non propagante la fiamma / Flame retardant Applicazioni / Applications
  Adatto per uso in circuiti elettrici di strumentazioni con trasmissione di segnali analogici, in unità petrolifere o petrolchimiche dove è necessaria una protezione meccanica.
Suitable for use in electrical instrumentation circuits with analogue signal transmission, in petroleum and petrol chemical units, where mechanical protection is needed.
Conduttori / Conductors Materiale / Material
Rame rosso / Bare copper 1x0.8 mm
7x0.40 mm 7x0.52 mm
PVC
Coppia/Pair: Bianco-Rosso/White-Red
Terna/Triad: Bianco-Rosso-Blu/White-Red-Blue Quarta/Quad: Bianco-Rosso-Blu-Giallo/White-Red-Blue-Yellow
  Costruzione – sezione 0.5 mm2
  Construction – size 0.5 mm2
Costruzione – sezione 0.88 mm2
  Construction – size 0.88 mm2
Costruzione – sezione 1.5 mm2
  Construction – size 1.5 mm2
Isolamento / Insulation Materiale / Compound Colore / Colour
    Cordatura primaria / Primary Cabling
Tipo / Type I conduttori sono twistati a coppie/terne/quarte
  Nastro separatore
Separator tape
The cores are twisted to form pairs/triads/quads Nastro di poliestere / Polyester tape
  Schermo singolo / Individual screen
Tipo / Type     Nastro di alluminio/poliestere con conduttore di drenaggio in rame stagnato
Aluminium/Polyester tape plus tinned copper drain wire
 Guaina singola coppia-terna-quarta / Individual pair-triad-quad sheath Materiale / Compound PVC
Tipo / Type Nastro separatore
Separator tape
  Colore / Colour
Riunitura totale / Total Cabling
  Blu / Blue
Le coppie/terne/quarte sono riunite con riempitivi se necessario
Nastro di poliestere
Polyester tape
  The pairs/triads/quads are cabled with fillers if necessary.
  Schermo totale / Overall Screen
Tipo / Type     Nastro di alluminio/poliestere con conduttore di drenaggio in rame stagnato
Aluminium/Polyester tape plus tinned copper drain wire
Guaina interna / Inner sheath
  Materiale / Compound Colore / Colour Armatura / Armour Tipo /Type
PVC
Blu / Blue
    Doppio nastro di acciaio zincato / Double galvanized steel tape Guaina esterna / Outer sheath
  Materiale / Compound PVC
Colore / Colour
  74
Blu / Blue
