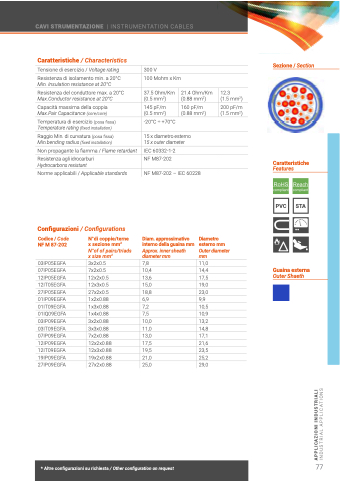

 CAVI STRUMENTAZIONE | INSTRUMENTATION CABLES
 Caratteristiche / Characteristics
Tensione di esercizio / Voltage rating
Resistenza di isolamento min. a 20°C
Min. Insulation resistance at 20°C
Resistenza del conduttore max. a 20°C
Max.Conductor resistance at 20°C
Capacità massima della coppia
Max.Pair Capacitance (core/core)
Temperatura di esercizio (posa fissa)
Temperature rating (fixed installation)
Raggio Min. di curvatura (posa fissa)
Min.bending radius (fixed installation)
Non propagante la fiamma / Flame retardant
Resistenza agli idrocarburi
Hydrocarbons resistant
Norme applicabili / Applicable standards
Configurazioni / Configurations
Page 1 of 1
 300 V
100 Mohm x Km
Sezione / Section
       37.5 Ohm/Km (0.5 mm2)
145 pF/m (0.5 mm2)
-20°C ÷ +70°C
21.4 Ohm/Km (0.88 mm2)
160 pF/m (0.88 mm2)
12.3
(1.5 mm2)
200 pF/m (1.5 mm2)
          15 x diametro esterno
15 x outer diameter
IEC 60332-1-2
NF M87-202
NF M87-202 – IEC 60228
file:///C:/Users/corbellim/Desktop/disegni%20inkscape/strum/CAVO_PAG_26.svg
01/07/2020
   Caratteristiche
Features
              Codice / Code NF M 87-202
03IP05EGFA
07IP05EGFA
12IP05EGFA
12IT05EGFA
27IP05EGFA
01IP09EGFA
01IT09EGFA
01IQ09EGFA
03IP09EGFA
03IT09EGFA
07IP09EGFA
12IP09EGFA
12IT09EGFA
19IP09EGFA
27IP09EGFA
N°di coppie/terne x sezione mm2
N°of of pairs/triads x size mm2
3x2x0.5
7x2x0.5
12x2x0.5
12x3x0.5
27x2x0.5
1x2x0.88
1x3x0.88
1x4x0.88
3x2x0.88
3x3x0.88
7x2x0.88
12x2x0.88
12x3x0.88
19x2x0.88
27x2x0.88
Diam. approssimativo Diametro interno della guaina mm esterno mm
Approx. inner sheath Outer diameter diameter mm mm
7,8 11,0
10,4 14,4
13,6 17,5
15,0 19,0
18,8 23,0
6,9 9,9
7,2 10,5
7,5 10,9
10,0 13,2
11,0 14,8
13,0 17,1
17,5 21,6
19,5 23,5
21,0 25,2
25,0 29,0
Guaina esterna
PVC STA
  Outer Shaeth
              77
  * Altre configurazioni su richiesta / Other configuration on request
