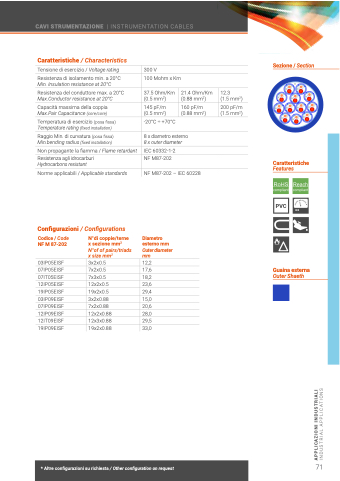

 CAVI STRUMENTAZIONE | INSTRUMENTATION CABLES
 Caratteristiche / Characteristics
Tensione di esercizio / Voltage rating 300 V
Resistenza di isolamento min. a 20°C 100 Mohm x Km
Sezione / Section
    Min. Insulation resistance at 20°C
Resistenza del conduttore max. a 20°C 37.5 Ohm/Km Max.Conductor resistance at 20°C (0.5 mm2)
Capacità massima della coppia 145 pF/m Max.Pair Capacitance (core/core) (0.5 mm2)
Temperatura di esercizio (posa fissa) -20°C ÷ +70°C
Temperature rating (fixed installation)
21.4 Ohm/Km (0.88 mm2)
160 pF/m (0.88 mm2)
12.3
(1.5 mm2)
200 pF/m (1.5 mm2)
       Raggio Min. di curvatura (posa fissa) 8 x diametro esterno
Min.bending radius (fixed installation) 8 x outer diameter
Non propagante la fiamma / Flame retardant IEC 60332-1-2
Resistenza agli idrocarburi NF M87-202
Hydrocarbons resistant
Norme applicabili / Applicable standards NF M87-202 – IEC 60228
Configurazioni / Configurations
Caratteristiche
  Features
              Codice / Code NF M 87-202
03IP05EISF
07IP05EISF
07IT05EISF
12IP05EISF
19IP05EISF
03IP09EISF
07IP09EISF
12IP09EISF
12IT09EISF
19IP09EISF
N°di coppie/terne Diametro
x sezione mm2 esterno mm
N°of of pairs/triads Outer diameter x size mm2 mm
3x2x0.5 12,2
7x2x0.5 17,6
7x3x0.5 18,2
12x2x0.5 23,6
19x2x0.5 29,4
3x2x0.88 15,0
7x2x0.88 20,6
12x2x0.88 28,0
12x3x0.88 29,5
19x2x0.88 33,0
Guaina esterna
PVC
  Outer Shaeth
         71
  * Altre configurazioni su richiesta / Other configuration on request
