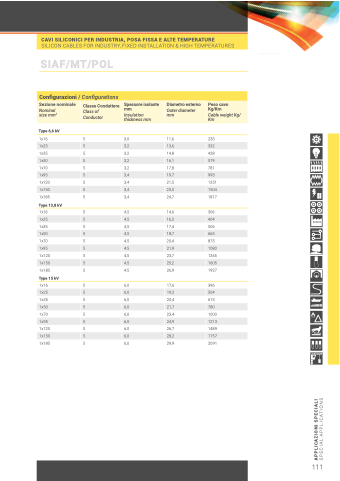

Page 113 - catalogo ICC
P. 113

  SIAF/MT/POL
  Configurazioni / Configurations
  Sezione nominale
Nominal size mm2
Classe Conduttore
Class of Conductor
Spessore isolante mm
Insulation thickness mm
Diametro esterno
Outer diameter mm
Peso cavo Kg/Km
Cable weight Kg/ Km
Type 6,6 kV
 1x16 5 3,0 11,6 233
1x25 5 3,2 13,6 332
 1x35 5 3,2 14,8 428
 1x50 5 3,2 16,1 579
 1x70 5 3,2 17,8 781
 1x95 5 3,4 19,7 993
 1x120 5 3,4 21,5 1251
 1x150 5 3,4 23,0 1504
 1x185 5 3,4 24,7 1817
Type 13,8 kV
 1x16 5 4,5 14,6 306
1x25 5 4,5 16,2 404
1x35 5 4,5 17,4 506
1x50 5 4,5 18,7 665
1x70 5 4,5 20,4 875
1x95 5 4,5 21,9 1080
1x120 5 4,5 23,7 1345
1x150 5 4,5 25,2 1605
1x185 5 4,5 26,9 1927
Type 15 kV
 1x16 5 6,0 17,6 396
1x25 5 6,0 19,2 504
1x35 5 6,0 20,4 613
1x50 5 6,0 21,7 780
1x70 5 6,0 23,4 1000
1x95 5 6,0 24,9 1213
1x120 5 6,0 26,7 1489
1x150 5 6,0 28,2 1757
1x185 5 6,0 29,9 2091
     111
CAVI SILICONICI PER INDUSTRIA, POSA FISSA E ALTE TEMPERATURE
SILICON CABLES FOR INDUSTRY, FIXED INSTALLATION & HIGH TEMPERATURES
    APPLICAZIONI SPECIALI
SPECIAL APPLICATIONS
