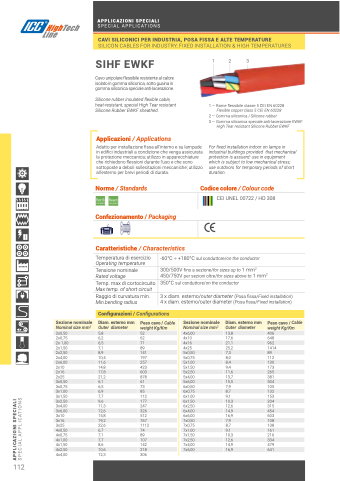

 APPLICAZIONI SPECIALI
SPECIAL APPLICATIONS
  CAVI SILICONICI PER INDUSTRIA, POSA FISSA E ALTE TEMPERATURE
SILICON CABLES FOR INDUSTRY, FIXED INSTALLATION & HIGH TEMPERATURES
       SIHF EWKF
Cavo unipolare flessibile resistente al calore isolato in gomma siliconica, sotto guaina in gomma siliconica speciale anti-lacerazione.
Silicone rubber insulated flexible cable, heat-resistant, special High Tear resistant Silicone Rubber EWKF sheathed.
Applicazioni / Applications
Adatto per installazione fissa all’interno e su lampade in edifici industriali a condizione che venga assicurata la protezione meccanica; utilizzo in apparecchiature che richiedono flessioni durante l’uso e che sono sottoposte a deboli sollecitazioni meccaniche; utilizzo all’esterno per brevi periodi di durata.
123
1 — Rame flessibile classe 5 CEI EN 60228
Flexible copper class 5 CEI EN 60228
2 — Gomma siliconica / Silicone rubber
3 — Gomma siliconica speciale anti-lacerazione EWKF
High Tear resistant Silicone Rubber EWKF
For fixed installation indoor on lamps in industrial buildings provided that mechanical protection is assuerd: use in equipment which is subject to low mechanical stress; use outdoors for temporary periods of short duration.
  Norme / Standards
Confezionamento / Packaging
Caratteristiche / Characteristics
Codice colore / Colour code
CEI UNEL 00722 / HD 308
                           Temperatura di esercizio
Operating temperature
Tensione nominale
Rated voltage
Temp. max di cortocircuito
Max temp. of short circuit
Raggio di curvatura min.
Min.bending radius
-60°C ÷ +180°C sul conduttore/on the conductor 300/500V fino a sezione/for sizes up to 1 mm2
450/750V per sezioni oltre/for sizes above to 1 mm2 350°C sul conduttore/on the conductor
3 x diam. esterno/outer diameter (Posa fissa/Fixed installation) 4 x diam. esterno/outer diameter (Posa fissa/Fixed installation)
        Configurazioni / Configurations
 Sezione nominale
Nominal size mm2
2x0,50 2x0,75 2x 1,00 2x1,50 2x2,50 2x4,00 2x6,00 2x10 2x16 2x25 3x0,50 3x0,75 3x1,00 3x1,50 3x2,50 3x4,00 3x6,00 3x10 3x16 3x25 4x0,50 4x0,75 4x1,00 4x1,50 4x2,50 4x4,00
Diam. esterno mm
Outer diameter
5,8 6,2 6,5 7,1 8,9 10,4 11,6 14,8 17,8 21,2 6,1 6,5 6,9 7,7 9,6 11,3 12,6 15,8 19,2 22,6 6,7 7,1 7,7 8,6 10,6 12,3
Peso cavo / Cable weight Kg/Km
52
62
71 89 141 197 257 423 603 878 61 73 85 112 177 247 326 512 767 1112 74 89 107 142 218 306
Sezione nominale
Nominal size mm2
4x6,00 4x10 4x16 4x25 5x0,50 5x0,75 5x1,00 5x1,50 5x2,50 5x4,00 5x6,00 6x0,50 6x0,75 6x1,00 6x1,50 6x2,50 6x4,00 6x6,00 7x0,50 7x0,75 7x1,00 7x1,50 7x2,50 7x4,00 7x6,00
Diam. esterno mm
Outer diameter
13,8 17,6 21,1 25,2 7,3 8,0 8,4 9,4 11,6 13,7 15,5 7,9 8,7 9,1 10,3 12,6 14,9 16,9 7,9 8,7 9,1 10,3 12,6 14,9 16,9
Peso cavo / Cable weight Kg/Km 406
648
962 1414 89 112 130 173 265 381 504 105 132 153 204 315 454 603 108 138 161 216 334 479 641
