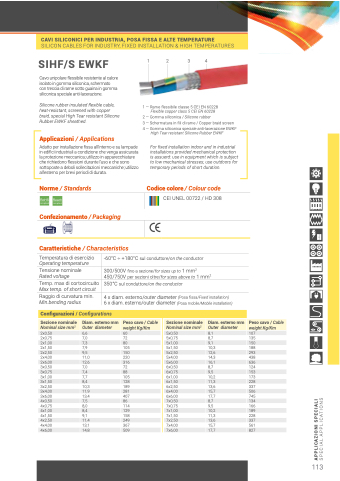

P. 115

  SIHF/S EWKF
Cavo unipolare flessibile resistente al calore isolato in gomma siliconica, schermato con treccia di rame sotto guaina in gomma siliconica speciale anti-lacerazione.
Silicone rubber insulated flexible cable, heat-resistant, screened with copper braid, special High Tear resistant Silicone Rubber EWKF sheathed.
Applicazioni / Applications
Adatto per installazione fissa all’interno e su lampade in edifici industriali a condizione che venga assicurata la protezione meccanica; utilizzo in apparecchiature che richiedono flessioni durante l’uso e che sono sottoposte a deboli sollecitazioni meccaniche; utilizzo all’esterno per brevi periodi di durata.
Norme / Standards
Confezionamento / Packaging
Caratteristiche / Characteristics
1234
1 — Rame flessibile classe 5 CEI EN 60228
Flexible copper class 5 CEI EN 60228
2 — Gomma siliconica / Silicone rubber
3 — Schermatura in fili di rame / Copper braid screen
4 — Gomma siliconica speciale anti-lacerazione EWKF
High Tear resistant Silicone Rubber EWKF
For fixed installation indoor and in industrial installations provided mechanical protection is assuerd: use in equipment which is subject to low mechanical stresses; use outdoors for temporary periods of short duration.
Codice colore / Colour code
CEI UNEL 00722 / HD 308
                                                   Temperatura di esercizio
Operating temperature
Tensione nominale
Rated voltage
Temp. max di cortocircuito
Max temp. of short circuit
Raggio di curvatura min.
Min.bending radius
-60°C ÷ +180°C sul conduttore/on the conductor
300/500V fino a sezione/for sizes up to 1 mm2 450/750V per sezioni oltre/for sizes above to 1 mm2
350°C sul conduttore/on the conductor
4 x diam. esterno/outer diameter (Posa fissa/Fixed installation) 6 x diam. esterno/outer diameter (Posa mobile/Mobile installation)
    Configurazioni / Configurations
Sezione nominale
Nominal size mm2
2x1,50
2x2,50
2x4,00
2x6,00
3x0,50
3x0,75
3x1,00
3x1,50
3x2,50
3x4,00
3x6,00
4x0,50
4x0,75
4x1,00
4x1,50
4x2,50
4x4,00
4x6,00
Diam. esterno mm
Outer diameter
7,9
9,5
11,0
12,6
7,0
7,4
7,7
8,4
10,3
11,9
13,4
7,5
8,0
8,4
9,1
11,4
13,1
14,8
Peso cavo / Cable weight Kg/Km
105
150
220
316
72
88
105
128
189
281
407
86
114
129
158
249
367
509
Sezione nominale
Nominal size mm2
5x2,50
5x4,00
5x6,00
6x0,50
6x0,75
6x1,00
6x1,50
6x2,50
6x4,00
6x6,00
7x0,50
7x0,75
7x1,00
7x1,50
7x2,50
7x4,00
7x6,00
Diam. esterno mm
Outer diameter
12,6
14,3
16,1
8,7
9,5
10,2
11,3
13,6
15,7
17,7
8,7
9,5
10,2
11,3
13,6
15,7
17,7
Peso cavo / Cable weight Kg/Km
      2x0,50
2x0,75
2x1,00
6,6
7,0
7,3
60
72
80
5x0,50
5x0,75
5x1,00
5x1,50
8,1
8,7
9,1
10,3
107
135
150
188
293
438
636
124
153
173
228
337
506
745
134
166
189
228
337
561
827
    113
CAVI SILICONICI PER INDUSTRIA, POSA FISSA E ALTE TEMPERATURE
SILICON CABLES FOR INDUSTRY, FIXED INSTALLATION & HIGH TEMPERATURES
     APPLICAZIONI SPECIALI
SPECIAL APPLICATIONS
