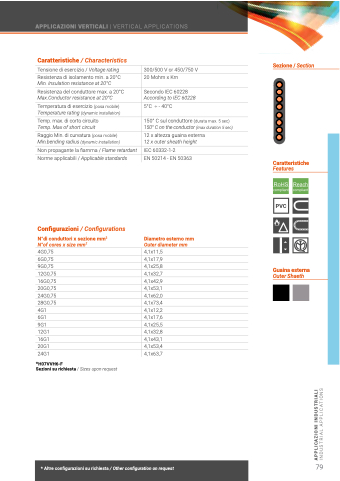

P. 81

 APPLICAZIONI VERTICALI | VERTICAL APPLICATIONS
 Caratteristiche / Characteristics
Tensione di esercizio / Voltage rating
Resistenza di isolamento min. a 20°C
Min. Insulation resistance at 20°C
Resistenza del conduttore max. a 20°C
Max.Conductor resistance at 20°C
Temperatura di esercizio (posa mobile)
Temperature rating (dynamic installation)
Temp. max. di corto circuito
Temp. Max of short circuit
Raggio Min. di curvatura (posa mobile)
Min.bending radius (dynamic installation)
Non propagante la fiamma / Flame retardant
Norme applicabili / Applicable standards
Configurazioni / Configurations N°di conduttori x sezione mm2
N°of cores x size mm2
4G0,75 6G0,75 9G0,75 12G0,75 16G0,75 20G0,75 24G0,75
28G0,75 4G1 6G1 9G1 12G1 16G1 20G1
24G1
*H07VVH6-F
Sezioni su richiesta / Sizes upon request
300/500 V or 450/750 V
20 Mohm x Km
Secondo IEC 60228
According to IEC 60228
5°C ÷ - 40°C
150° C sul conduttore (durata max. 5 sec)
150° C on the conductor (max duration 5 sec)
12 x altezza guaina esterna
12 x outer sheath height
IEC 60332-1-2
EN 50214 - EN 50363
Sezione / Section
           Caratteristiche
Features
             Diametro esterno mm
Outer diameter mm
4,1x11,5 4,1x17,9 4,1x25,8 4,1x32,7 4,1x42,9 4,1x53,1 4,1x62,0
4,1x73,4 4,1x12,2 4,1x17,6 4,1x25,5 4,1x32,8 4,1x43,1 4,1x53,4
4,1x63,7
Guaina esterna
PVC
        Outer Shaeth
                     79
  * Altre configurazioni su richiesta / Other configuration on request
