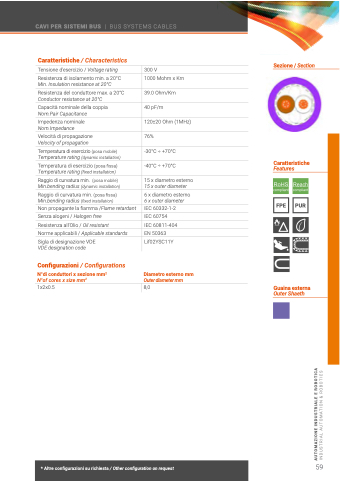

 CAVI PER SISTEMI BUS | BUS SYSTEMS CABLES
 Caratteristiche / Characteristics
Tensione d’esercizio / Voltage rating
Resistenza di isolamento min. a 20°C
Min. Insulation resistance at 20°C
Resistenza del conduttore max. a 20°C
Conductor resistance at 20°C
Capacità nominale della coppia
Nom.Pair Capacitance
Impedenza nominale
Nom.Impedance
Velocità di propagazione
Velocity of propagation
Temperatura di esercizio (posa mobile)
Temperature rating (dynamic installation)
Temperatura di esercizio (posa fissa)
Temperature rating (fixed installation)
Raggio di curvatura min. (posa mobile)
Min.bending radius (dynamic installation)
Raggio di curvatura min. (posa fissa)
Min.bending radius (fixed installation)
Non propagante la fiamma /Flame retardant Senza alogeni / Halogen free
Resistenza all’Olio / Oil resistant
Norme applicabili / Applicable standards
Sigla di designazione VDE
VDE designation code
Configurazioni / Configurations N°di conduttori x sezione mm2
N°of cores x size mm2
1x2x0.5
300 V
1000 Mohm x Km
39.0 Ohm/Km
40 pF/m
120±20 Ohm (1MHz)
76%
-30°C ÷ +70°C
-40°C ÷ +70°C
15 x diametro esterno
15 x outer diameter
6 x diametro esterno
6 x outer diameter
IEC 60332-1-2 IEC 60754
IEC 60811-404
EN 50363
Lif02YSC11Y
Diametro esterno mm
Outer diameter mm
8,0
Sezione / Section
         Caratteristiche
 Features
               FPE PUR
        Guaina esterna
Outer Shaeth
 59
  * Altre configurazioni su richiesta / Other configuration on request
