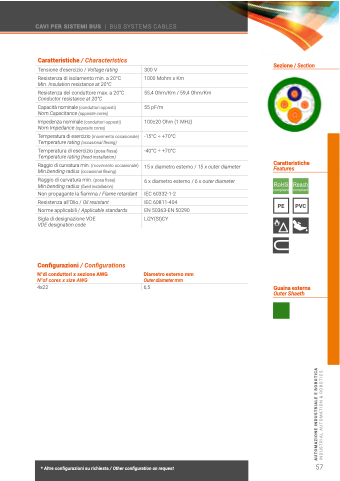

Page 59 - catalogo ICC
P. 59

 CAVI PER SISTEMI BUS | BUS SYSTEMS CABLES
 Caratteristiche / Characteristics
Tensione d’esercizio / Voltage rating
Resistenza di isolamento min. a 20°C
Min. Insulation resistance at 20°C
Resistenza del conduttore max. a 20°C
Conductor resistance at 20°C
Capacità nominale (conduttori opposti)
Nom.Capacitance (opposite cores)
Impedenza nominale (conduttori opposti)
Nom.Impedance (opposite cores)
Temperatura di esercizio (movimento occasionale)
Temperature rating (occasional flexing)
Temperatura di esercizio (posa fissa)
Temperature rating (fixed installation)
Raggio di curvatura min. (movimento occasionale)
Min.bending radius (occasional flexing)
Raggio di curvatura min. (posa fissa)
Min.bending radius (fixed installation)
Non propagante la fiamma / Flame retardant
Resistenza all’Olio / Oil resistant
Norme applicabili / Applicable standards
Sigla di designazione VDE
VDE designation code
Configurazioni / Configurations N°di conduttori x sezione AWG
N°of cores x size AWG
4x22
300 V
1000 Mohm x Km
55,4 Ohm/Km / 59,4 Ohm/Km
55 pF/m
100±20 Ohm (1 MHz) -15°C ÷ +70°C
-40°C ÷ +70°C
15 x diametro esterno / 15 x outer diameter
6 x diametro esterno / 6 x outer diameter
IEC 60332-1-2
IEC 60811-404
EN 50363-EN 50290
Li2Y(St)CY
Diametro esterno mm
Outer diameter mm
6,5
Sezione / Section
            Caratteristiche
 Features
               PE PVC
   Guaina esterna
Outer Shaeth
 57
  * Altre configurazioni su richiesta / Other configuration on request
