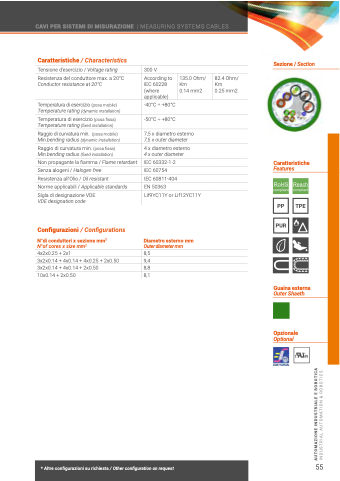

 CAVI PER SISTEMI DI MISURAZIONE | MEASURING SYSTEMS CABLES
 Caratteristiche / Characteristics
Tensione d’esercizio / Voltage rating Resistenza del conduttore max. a 20°C
Conductor resistance at 20°C
Temperatura di esercizio (posa mobile)
Temperature rating (dynamic installation)
Temperatura di esercizio (posa fissa)
Temperature rating (fixed installation)
Raggio di curvatura min. (posa mobile)
Min.bending radius (dynamic installation)
Raggio di curvatura min. (posa fissa)
Min.bending radius (fixed installation)
Non propagante la fiamma / Flame retardant
Senza alogeni / Halogen free
Resistenza all’Olio / Oil resistant
Norme applicabili / Applicable standards
Sigla di designazione VDE
VDE designation code
Configurazioni / Configurations N°di conduttori x sezione mm2
N°of cores x size mm2
4x2x0.25 + 2x1
3x2x0.14 + 4x0.14 + 4x0.25 + 2x0.50
3x2x0.14 + 4x0.14 + 2x0.50
10x0.14 + 2x0.50
300 V
-40°C ÷ +80°C
-50°C ÷ +80°C
7,5 x diametro esterno
7,5 x outer diameter
4 x diametro esterno
4 x outer diameter
IEC 60332-1-2
IEC 60754
IEC 60811-404
EN 50363
Lif9YC11Y or Lif12YC11Y
Diametro esterno mm
Outer diameter mm
8,5
9,4
8,8
8,1
Sezione / Section
    According to IEC 60228 (where applicable)
    135.0 Ohm/ Km
0.14 mm2
  82.4 Ohm/ Km
0.25 mm2
       Caratteristiche
Features
                PP TPE PUR
    Guaina esterna
Outer Shaeth
 Opzionale
Optional
  55
  * Altre configurazioni su richiesta / Other configuration on request
  AUTOMAZIONE INDUSTRIALE E ROBOTICA
INDUSTRIAL AUTOMATION & ROBOTICS
