 AUTOMAZIONE INDUSTRIALE E ROBOTICA
INDUSTRIAL AUTOMATION & ROBOTICS
 CAVI PER SISTEMI DI MISURAZIONE | MEASURING SYSTEMS CABLES

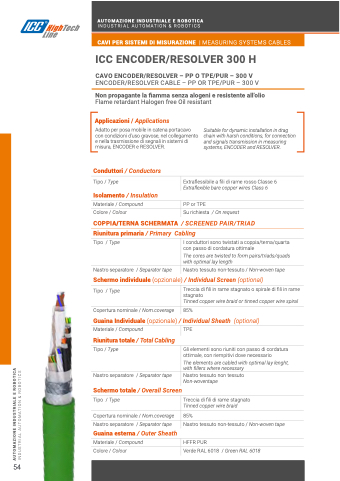

     ICC ENCODER/RESOLVER 300 H CAVO ENCODER/RESOLVER – PP O TPE/PUR – 300 V
ENCODER/RESOLVER CABLE – PP OR TPE/PUR – 300 V
Non propagante la fiamma senza alogeni e resistente all’olio
Flame retardant Halogen free Oil resistant
  Applicazioni / Applications
Adatto per posa mobile in catena portacavo con condizioni d’uso gravose, nel collegamento e nella trasmissione di segnali in sistemi di misura, ENCODER e RESOLVER.
Conduttori / Conductors
Tipo / Type
Isolamento / Insulation
Materiale / Compound
Colore / Colour
COPPIA/TERNA SCHERMATA / SCREENED PAIR/TRIAD
Riunitura primaria / Primary Cabling
Tipo / Type I conduttori sono twistati a coppia/terna/quarta
con passo di cordatura ottimale
The cores are twisted to form pairs/triads/quads with optimal lay length
Nastro separatore / Separator tape Nastro tessuto non-tessuto / Non-woven tape Schermo individuale (opzionale) / Individual Screen (optional)
Suitable for dynamic installation in drag chain with harsh conditions, for connection and signals transmission in measuring systems, ENCODER and RESOLVER.
 Extraflessibile a fili di rame rosso Classe 6
Extraflexible bare copper wires Class 6
PP or TPE
  Su richiesta / On request
    Tipo / Type
Treccia di fili in rame stagnato o spirale di fili in rame stagnato
Tinned copper wire braid or tinned copper wire spiral
  Copertura nominale / Nom.coverage 85%
Guaina Individuale (opzionale) / Individual Sheath (optional)
 Materiale / Compound
Riunitura totale / Total Cabling
Tipo / Type
Nastro separatore / Separator tape
Schermo totale / Overall Screen
Tipo / Type
Copertura nominale / Nom.coverage
Nastro separatore / Separator tape Guaina esterna / Outer Sheath
Materiale / Compound
Colore / Colour
TPE
Gli elementi sono riuniti con passo di cordatura ottimale, con riempitivi dove necessario
The elements are cabled with optimal lay lenght, with fillers where necessary
Nastro tessuto non tessuto
Non-woventape
Treccia di fili di rame stagnato
Tinned copper wire braid
85%
Nastro tessuto non-tessuto / Non-woven tape
HFFR PUR
Verde RAL 6018 / Green RAL 6018
