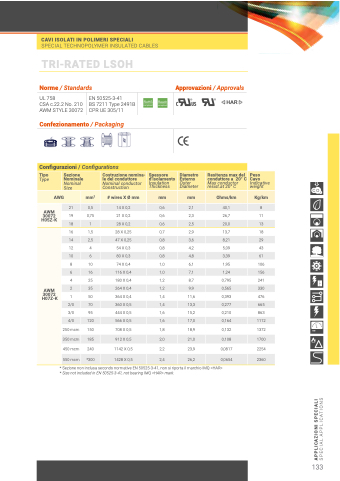

Page 135 - catalogo ICC
P. 135

  TRI-RATED LSOH
Norme / Standards
Approvazioni / Approvals
  UL 758
CSA c.22.2 No. 210 AWM STYLE 30072
EN 50525-3-41
BS 7211 Type 2491B CPR UE 305/11
  Confezionamento / Packaging
                      Configurazioni / Configurations
   Tipo
Type
  Sezione Nominale Nominal Size
 Costruzione nomina- le del conduttore Nominal conductor Construction
 Spessore d’isolamento Insulation Thickness
 Diametro Esterno Outer Diameter
 Resitenza max del conduttore a 20° C Max conductor resist.at 20° C
Peso Cavo Indicative weight
 AWG
  mm2
 # wires X Ø mm
 mm
 mm
 Ohms/km
 Kg/km
AWM 30072 H05Z-K
  21
 0,5
 14 X 0,2
 0,6
 2,1
 40,1
 8
 19
  0,75
  21 X 0,2
  0,6
  2,3
  26,7
  11
 18
1
28 X 0,2
0,6
2,5
20,0
13
AWM 30072 H07Z-K
  16
 1,5
 28 X 0,25
 0,7
 2,9
 13,7
 18
 14
 2,5
 47 X 0,25
 0,8
 3,6
 8,21
 29
 12
  4
  54 X 0,3
  0,8
  4,2
  5,09
  43
 10
6
80 X 0,3
0,8
4,8
3,39
61
 8
 10
 74 X 0,4
 1,0
 6,1
 1,95
 106
 6
 16
 116 X 0,4
 1,0
 7,1
 1,24
 156
 4
  25
  180 X 0,4
  1,2
  8,7
  0,795
  241
 2
35
264 X 0,4
1,2
9,9
0,565
330
 1
 50
 364 X 0,4
 1,4
 11,6
 0,393
 476
 2/0
  70
  360 X 0,5
  1,4
  13,3
  0,277
  665
 3/0
95
444 X 0,5
1,6
15,2
0,210
863
 4/0
  120
  566 X 0,5
  1,6
  17,0
  0,164
  1112
 250 mcm
150
708 X 0,5
1,8
18,9
0,132
1372
 350 mcm
  185
  912 X 0,5
  2,0
  21,0
  0,108
  1700
 450 mcm
 240
 1142 X 0,5
 2,2
 23,9
 0,0817
 2254
 550 mcm
 *300
 1428 X 0,5
 2,4
 26,2
 0,0654
 2360
        * Sezione non inclusa secondo normative EN 50525-3-41, non si riporta il marchio IMQ <HAR>
* Size not included in EN 50525-3-41, not bearing IMQ <HAR> mark.
