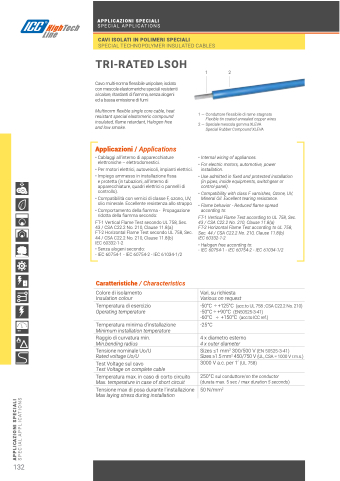

Page 134 - catalogo ICC
P. 134

 APPLICAZIONI SPECIALI
SPECIAL APPLICATIONS
  CAVI ISOLATI IN POLIMERI SPECIALI
SPECIAL TECHNOPOLYMER INSULATED CABLES
    TRI-RATED LSOH
Cavo multi-norma flessibile unipolare, isolato con mescole elastomeriche speciali resistenti al calore, ritardanti di fiamma, senza alogeni ed a bassa emissione di fumi
Multinorm flexible single core cable, heat resistant special elastomeric compound insulated, flame retardant, Halogen free and low smoke.
Applicazioni / Applications
• Cablaggi all’interno di apparecchiature
elettroniche – elettrodomestici.
• Per motori elettrici, autoveicoli, impianti elettrici.
• Impiego ammesso in installazione fissa
e protetta (in tubazioni, all’interno di apparecchiature, quadri elettrici o pannelli di controllo).
• Compatibilità con vernici di classe F, ozono, UV, olio minerale. Eccellente resistenza allo strappo
• Comportamento della fiamma - Propagazione ridotta della fiamma secondo:
FT-1 Vertical Flame Test secondo UL 758, Sec. 43 / CSA C22.2 No. 210, Clause 11.8(a)
FT-2 Horizontal Flame Test secondo UL 758, Sec. 44 / CSA C22.2 No. 210, Clause 11.8(b)
IEC 60332-1-2
• Senza alogeni secondo:
- IEC 60754-1 - IEC 60754-2 - IEC 61034-1/2
Caratteristiche / Characteristics
Colore di isolamento
Insulation colour
Temperatura di esercizio
Operating temperature
Temperatura minima d’installazione
Minimum installation temperature
Raggio di curvatura min.
Min.bending radius
Tensione nominale Uo/U
Rated voltage Uo/U
Test Voltage sul cavo
Test Voltage on complete cable
Temperatura max. in caso di corto circuito
Max. temperature in case of short circuit
Tensione max di posa durante l’installazione
Max laying stress during installation
12
1 — Conduttore flessibile di rame stagnato
Flexible tin coated annealed copper wires
2 — Speciale mescola gomma XLEVA
Special Rubber Compound XLEVA
• Internal wiring of appliances.
• For electric motors, automotive, power installation.
• Use admitted in fixed and protected installation (in pipes, inside equipments, switchgear or control-panel).
• Compatibility with class F varnishes, Ozone, UV, Mineral Oil. Excellent tearing resistance.
• Flame behavior - Reduced flame spread according to:
FT-1 Vertical Flame Test according to UL 758, Sec. 43 / CSA C22.2 No. 210, Clause 11.8(a)
FT-2 Horizontal Flame Test according to UL 758, Sec. 44 / CSA C22.2 No. 210, Clause 11.8(b)
IEC 60332-1-2
• Halogen free according to:
- IEC 60754-1 - IEC 60754-2 - IEC 61034-1/2
Vari, su richiesta
Various on request
-50°C ÷ +125°C (acc.to UL 758 ; CSA C22.2 No. 210) -50°C ÷ +90°C (EN50525-3-41)
-60°C ÷ +150°C (acc.toICCref.)
-25°C
4 x diametro esterno
4 x outer diameter
Sizes ≤1 mm2 300/500 V (EN 50525-3-41)
Sizes ≥1.5 mm2 450/750 V (UL, CSA = 1000 V r.m.s.) 3000 V a.c. per 1’ (UL 758)
250°C sul conduttore/on the conductor (durata max. 5 sec / max duration 5 seconds)
50 N/mm2
              132
APPLICAZIONI SPECIALI
SPECIAL APPLICATIONS
