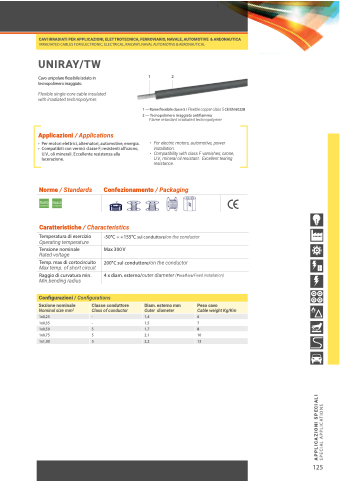

Page 127 - catalogo ICC
P. 127

  UNIRAY/TW
Cavo unipolare flessibile isolato in tecnopolimero irraggiato.
Flexible single-core cable insulated with irradiated technopolymer.
Applicazioni / Applications
• Per motori elettrici, alternatori, automotive, energia.
• Compatibili con vernici classe F; resistenti all’ozono,
U.V., oli minerali. Eccellente resistenza alla lacerazione.
12
1 — Rame flessibile classe 5 / Flexible copper class 5 CEI EN 60228 2 — Tecnopolimero irraggiato antifiamma
Flame retardant irradiated technopolymer
• For electric motors, automotive, power installation.
• Compatibility with class F varnishes; ozone, U.V., mineral oil resistant. Excellent tearing resistance.
   Norme / Standards Confezionamento / Packaging
Caratteristiche / Characteristics
                    Temperatura di esercizio
Operating temperature
Tensione nominale
Rated voltage
Temp. max di cortocircuito
Max temp. of short circuit
Raggio di curvatura min.
Min.bending radius
-50°C ÷ +155°C sul conduttore/on the conductor
Max 300 V
200°C sul conduttore/on the conductor
4 x diam. esterno/outer diameter (Posa fissa/Fixed installation)
    Configurazioni / Configurations
 Sezione nominale
Nominal size mm2
 Classe conduttore
Class of conductor
 Diam. esterno mm
Outer diameter
 Peso cavo
Cable weight Kg/Km
 1x0,25
 -
 1,4
 6
 1x0,35
  -
  1,5
  7
 1x0,50
5
1,7
8
 1x0,75
 5
 2,1
 10
 1x1,00
 5
 2,2
 13
  125
CCAVAIVIRIPREARDEIALTEITPTEROAPNPICLIAC,AEZLIEOTNTI,RELOETETCRNOITCEAC,NFIECRAR, FOEVRRIAORVIOA,RNIOA,VNALVEA,LAEU, ATUOTMOMITOIVTIEVEA&ERAREEOONNAUTICA
IRRADIATED CABLES FOR ELECTRONIC, ELECTRICAL, RAILWAY, NAVAL AUTOMOTIVE & AERONAUTICAL
CABLES FOR ELECTRONIC, ELECTRICAL, RAILWAY, NAVAL, AUTOMOTIVE AND AERONAUTICAL
    APPLICAZIONI SPECIALI
SPECIAL APPLICATIONS
