P. 126

 APPLICAZIONI SPECIALI SPECIAL APPLICATIONS
  CAVIIIPRERRADEILAETTI PTERROANPIPCLAIC,EALZEIOTNTIR, EOLTETETCRNOITCEAC,NFEICRAR, FOEVRIRAORVIIOA,RNIAO,VNALVEA,LAEU, ATUOTMOIMTOIVTEIVEA&ERAREEOONNAUTICA
IRRADIATED CABLES FOR ELECTRONIC, ELECTRICAL, RAILWAY, NAVAL AUTOMOTIVE & AERONAUTICAL
CABLES FOR ELECTRONIC, ELECTRICAL, RAILWAY, NAVAL, AUTOMOTIVE AND AERONAUTICAL
  Configurazioni / Configurations
 Sezione nominale
Nominal size mm2
 Classe conduttore
Class of conductor
 Diam. esterno mm
Outer diameter
 Peso cavo
Cable weight Kg/Km
 1x0,25
 -
 1,8
  7
 1x0,35
-
1,9
8
 1x0,50
 5
 2,1
  8
 1x0,75
5
2,3
11
 1x1,00
5
 2,5
 13
 1x1,50
5
 2,9
 18
 1x2,50
 5
 3,6
  29
 1x4,00
 5
4,1
 43
 1x6,00
5
4,7
61
 1x10
 5
 6,1
  106
 1x16
5
7,1
156
 1x25
 5
 8,7
  241
 1x35
5
9,9
330
 1x50
 5
 11,6
  476
 1x70
5
13,3
665
 1x95
 5
 15,2
  863
 1x120
5
17,0
1112
 1x150
 5
 18,9
  1372
 1x185
5
21,0
1700
 1x240
5
 23,9
 2254

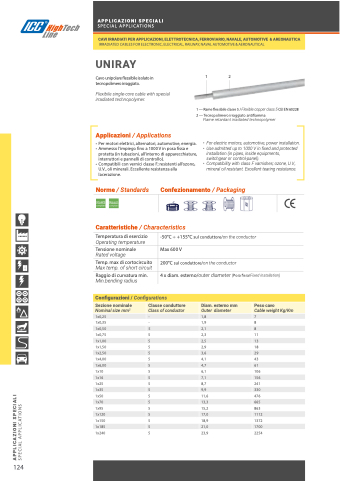

  UNIRAY
Cavo unipolare flessibile isolato in tecnopolimero irraggiato.
Flexibile single-core cable with special irradiated technopolymer.
Applicazioni / Applications
• Per motori elettrici, alternatori, automotive, energia.
• Ammesso l’impiego fino a 1000 V in posa fissa e
protetta (in tubazioni, all’interno di apparecchiature,
interruttori e pannelli di controllo).
• Compatibili con vernici classe F; resistenti all’ozono,
U.V., oli minerali. Eccellente resistenza alla lacerazione.
 12
1 — Rame flessibile classe 5 / Flexible copper class 5 CEI EN 60228 2 — Tecnopolimero irraggiato antifiamma
Flame retardant irradiated technopolymer
• For electric motors, automotive, power installation. • Use admitted up to 1000 V in fixed and protected
installation (in pipes, inside equipments,
switchgear or control-panel).
• Compatibility with class F varnishes; ozone, U.V.,
mineral oil resistant. Excellent tearing resistance.
  Norme / Standards Confezionamento / Packaging
Caratteristiche / Characteristics
            Temperatura di esercizio
Operating temperature
Tensione nominale
Rated voltage
Temp. max di cortocircuito
Max temp. of short circuit
Raggio di curvatura min.
Min.bending radius
-50°C ÷ +155°C sul conduttore/on the conductor
Max 600 V
200°C sul conduttore/on the conductor
4 x diam. esterno/outer diameter (Posa fissa/Fixed installation)
