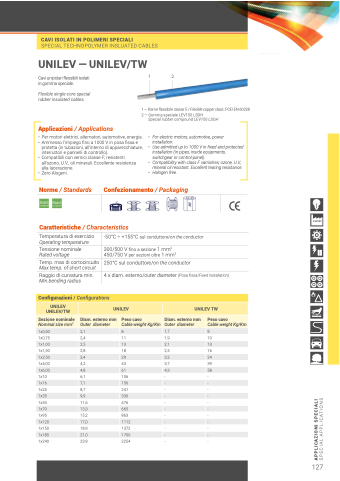

  UNILEV — UNILEV/TW
Cavi unipolari flessibili isolati in gomma speciale.
Flexible single-core special rubber insulated cables.
Applicazioni / Applications
• Per motori elettrici, alternatori, automotive, energia. •
• Ammesso l’impiego fino a 1000 V in posa fissa e
protetta (in tubazioni, all’interno di apparecchiature, •
interruttori e pannelli di controllo).
• Compatibili con vernici classe F; resistenti
all’ozono, U.V., oli minerali. Eccellente resistenza •
 12
1 — Rame flessibile classe 5 / Flexible copper class 5 CEI EN 60228 2 — Gomma speciale LEV150 LSOH
Special rubber compound LEV150 LSOH
  alla lacerazione. • Zero Alogeni.
Norme / Standards
For electric motors, automotive, power installation.
Use admitted up to 1000 V in fixed and protected installation (in pipes, inside equipments, switchgear or control-panel).
Compatibility with class F varnishes; ozone, U.V., mineral oil resistant. Excellent tearing resistance.
• Halogen free.
Confezionamento / Packaging
                    Caratteristiche / Characteristics
 Temperatura di esercizio
Operating temperature
Tensione nominale
Rated voltage
Temp. max di cortocircuito
Max temp. of short circuit
Raggio di curvatura min.
Min.bending radius
-50°C ÷ +155°C sul conduttore/on the conductor 300/500 V fino a sezione 1 mm2
450/750 V per sezioni oltre 1 mm2
250°C sul conduttore/on the conductor
4 x diam. esterno/outer diameter (Posa fissa/Fixed installation)
   Configurazioni / Configurations
    UNILEV UNILEV/TW
UNILEV
UNILEV TW
 Sezione nominale
Nominal size mm2
 Diam. esterno mm
Outer diameter
 Peso cavo
Cable weight Kg/Km
 Diam. esterno mm
Outer diameter
 Peso cavo
Cable weight Kg/Km
 1x0,50
 2,1
 8
 1,7
 8
1x0,75
2,4
11
 1,9
 10
1x1,00
2,5
13
 2,1
 13
1x1,50
2,8
18
 2,5
 16
1x2,50
3,4
29
 3,2
  24
 1x4,00
4,2
43
3,7
39
1x6,00
4,8
61
 4,3
 58
1x10
6,1
106
 -
 -
1x16
7,1
156
 -
 -
1x25
8,7
241
 -
 -
1x35
9,9
330
 -
  -
 1x50
11,6
476
-
-
1x70
13,3
665
 -
 -
1x95
15,2
863
 -
 -
1x120
17,0
1112
 -
 -
1x150
18,9
1372
 -
 -
1x185
21,0
1700
 -
  -
 1x240
 23,9
 2254
 -
 -
      127
CAVI ISOLATI IN POLIMERI SPECIALI
SPECIAL TECHNOPOLYMER INSLUATED CABLES
   APPLICAZIONI SPECIALI
SPECIAL APPLICATIONS
