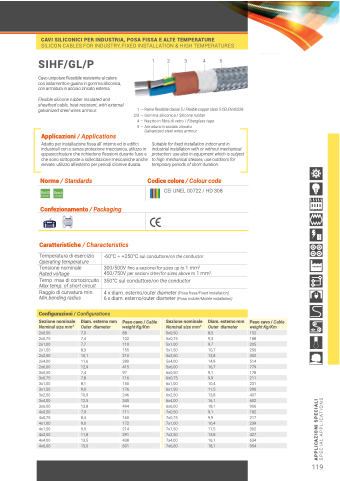

Page 121 - catalogo ICC
P. 121

  SIHF/GL/P
Cavo unipolare flessibile resistente al calore con isolamento e guaina in gomma siliconica, con armatura in acciaio zincato esterna.
Flexible silicone rubber insulated and sheathed cable, heat-resistant, with external galvanized steel wires armour.
Applicazioni / Applications
12345
1 — Rame flessibile classe 5 / Flexible copper class 5 CEI EN 60228 2/3 — Gomma siliconica / Silicone rubber
4 – Nastro in fibra di vetro / Fiberglass tape 5 — Armatura in acciaio zincato
Galvanized steel wires armour
    Adatto per installazione fissa all’ interno ed in edifici industriali con o senza protezione meccanica, utilizzo in apparecchiature che richiedono flessioni durante l’uso e che sono sottoposte a sollecitazione meccaniche anche elevate, utilizzo all’esterno per periodi di breve durata.
Suitable for fixed installation indoor and in industrial installation with or without mechanical protection: use also in equipment which is subject to high mechanical stesses; use outdoors for temporary periods of short duration.
Norme / Standards Codice colore / Colour code
 Confezionamento / Packaging
Caratteristiche / Characteristics
CEI UNEL 00722 / HD 308
                          Temperatura di esercizio
Operating temperature
Tensione nominale
Rated voltage
Temp. max di cortocircuito
Max temp. of short circuit
Raggio di curvatura min.
Min.bending radius
-60°C ÷ +250°C sul conduttore/on the conductor 300/500V fino a sezione/for sizes up to 1 mm2
450/750V per sezioni oltre/for sizes above to 1 mm2 350°C sul conduttore/on the conductor
4 x diam. esterno/outer diameter (Posa fissa/Fixed installation) 6 x diam. esterno/outer diameter (Posa mobile/Mobile installation)
         Configurazioni / Configurations
Sezione nominale
Nominal size mm2
2x2,50
2x4,00
2x6,00
3x0,50
3x0,75
3x1,00
3x1,50
3x2,50
3x4,00
3x6,00
4x0,50
4x0,75
4x1,00
4x1,50
4x2,50
4x4,00
4x6,00
Diam. esterno mm
Outer diameter
10,1
11,6
12,9
7,4
7,8
8,1
9,0
10,9
12,5
13,8
7,9
8,4
9,0
9,9
11,8
13,5
15,0
Peso cavo / Cable weight Kg/Km
210
280
415
97
116
150
176
246
345
494
111
160
172
214
291
438
601
Sezione nominale
Nominal size mm2
5x1,50
5x2,50
5x4,00
5x6,00
6x0,50
6x0,75
6x1,00
6x1,50
6x2,50
6x4,00
6x6,00
7x0,50
7x0,75
7x1,00
7x1,50
7x2,50
7x4,00
7x6,00
Diam. esterno mm
Outer diameter
10,7
12,8
14,9
16,7
9,1
9,9
10,4
11,5
13,8
16,1
18,1
9,1
9,9
10,4
11,5
13,8
16,1
18,1
Peso cavo / Cable weight Kg/Km
      2x0,50
2x0,75
2x1,00
2x1,50
7,0
7,4
7,7
8,3
88
102
110
155
5x0,50
5x0,75
5x1,00
8,5
9,3
9,7
152
188
205
256
352
514
779
178
211
231
290
407
602
906
182
217
239
302
427
634
954
        119
CAVI SILICONICI PER INDUSTRIA, POSA FISSA E ALTE TEMPERATURE
SILICON CABLES FOR INDUSTRY, FIXED INSTALLATION & HIGH TEMPERATURES
