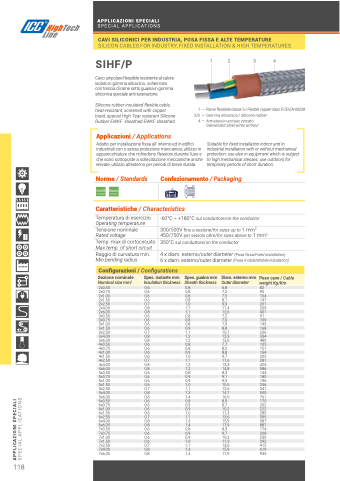

APPLICAZIONI SPECIALI SPECIAL APPLICATIONS
CAVI SILICONICI PER INDUSTRIA, POSA FISSA E ALTE TEMPERATURE
SILICON CABLES FOR INDUSTRY, FIXED INSTALLATION & HIGH TEMPERATURES
Configurazioni / Configurations
Sezione nominale Spes. isolante mm Spes. guaina mm Diam. esterno mm Peso cavo / Cable Nominal size mm2 Insulation thickness Sheath thickness Outer diameter weight Kg/Km
2x0,50 0,6 0,8 6,8 82
2x0,75 0,6 0,8 7,2 95
2x1,00 0,6 0,8 7,5 104
2x1,50 0,6 0,8 8,1 147
2x2,50 0,7 1,0 9,9 201
2x4,00 0,8 1,1 11,4 269
2x6,00 0,8 1,1 12,6 401
3x0,50 0,6 0,8 7,2 91
3x0,75 0,6 0,8 7,6 109
3x1,00 0,6 0,8 7,9 143
3x1,50 0,6 0,9 8,8 168
3x2,50 0,7 1,1 10,7 236
3x4,00 0,8 1,2 12,3 334
3x6,00 0,8 1,2 13,6 480
4x0,50 0,6 0,8 7,7 105
4x0,75 0,6 0,8 8,2 151
4x1,00 0,6 0,9 8,8 164
4x1,50 0,6 1,0 9,7 205
4x2,50 0,7 1,1 11,6 281
4x4,00 0,8 1,2 13,3 424
4x6,00 0,8 1,2 14,8 586
5x0,50 0,6 0,8 8,3 144
5x0,75 0,6 0,9 9,1 180
5x1,00 0,6 0,9 9,5 196
5x1,50 0,6 1,0 10,5 246
5x2,50 0,7 1,1 12,6 341
5x4,00 0,8 1,3 14,7 500
5x6,00 0,8 1,4 16,5 761
6x0,50 0,6 0,8 8,9 170
6x0,75 0,6 0,9 9,7 202
6x1,00 0,6 0,9 10,2 222
6x1,50 0,6 1,0 11,3 280
6x2,50 0,7 1,1 13,6 395
6x4,00 0,8 1,3 15,9 587
6x6,00 0,8 1,4 17,9 887
7x0,50 0,6 0,8 8,9 174
7x0,75 0,6 0,9 9,7 208
7x1,00 0,6 0,9 10,2 230
7x1,50 0,6 1,0 11,3 292
7x2,50 0,7 1,1 13,6 415
7x4,00 0,8 1,3 15,9 619
7x6,00 0,8 1,4 17,9 935
SIHF/P
Cavo unipolare flessibile resistente al calore isolato in gomma siliconica , schermato con treccia di rame sotto guaina in gomma siliconica speciale anti-lacerazione.
Silicone rubber insulated flexible cable, heat-resistant, screened with copper braid, special High Tear resistant Silicone Rubber EWKF sheathed.EWKF sheathed.
Applicazioni / Applications
Adatto per installazione fissa all’ interno ed in edifici industriali con o senza protezione meccanica, utilizzo in apparecchiature che richiedono flessioni durante l’uso e che sono sottoposte a sollecitazione meccaniche anche elevate, utilizzo all’esterno per periodi di breve durata.
Norme / Standards Confezionamento / Packaging
Caratteristiche / Characteristics
1234
1 — Rame flessibile classe 5 / Flexible copper class 5 CEI EN 60228 2/3 — Gomma siliconica / Silicone rubber
4 — Armatura in acciaio zincato
Galvanized steel wires armour
Suitable for fixed installation indoor and in industrial installation with or without mechanical protection: use also in equipment which is subject to high mechanical stesses; use outdoors for temporary periods of short duration.
Temperatura di esercizio
Operating temperature
Tensione nominale
Rated voltage
Temp. max di cortocircuito
Max temp. of short circuit
Raggio di curvatura min.
Min.bending radius
-60°C ÷ +180°C sul conduttore/on the conductor 300/500V fino a sezione/for sizes up to 1 mm2
450/750V per sezioni oltre/for sizes above to 1 mm2 350°C sul conduttore/on the conductor
4 x diam. esterno/outer diameter (Posa fissa/Fixed installation) 6 x diam. esterno/outer diameter (Posa mobile/Mobile installation)
118
