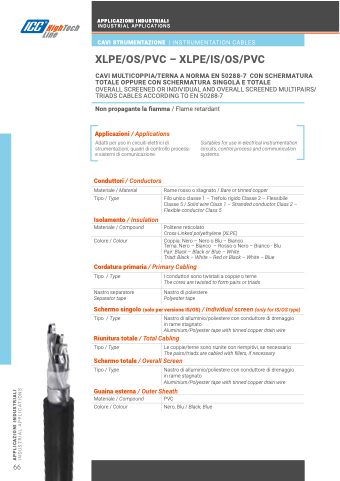

Page 68 - catalogo ICC
P. 68

 APPLICAZIONI INDUSTRIALI
INDUSTRIAL APPLICATIONS
 CAVI STRUMENTAZIONE | INSTRUMENTATION CABLES
    XLPE/OS/PVC – XLPE/IS/OS/PVC
CAVI MULTICOPPIA/TERNA A NORMA EN 50288-7 CON SCHERMATURA TOTALE OPPURE CON SCHERMATURA SINGOLA E TOTALE
OVERALL SCREENED OR INDIVIDUAL AND OVERALL SCREENED MULTIPAIRS/ TRIADS CABLES ACCORDING TO EN 50288-7
Non propagante la fiamma / Flame retardant Applicazioni / Applications
   Adatti per uso in circuiti elettrici di strumentazioni, quadri di controllo processi e sistemi di comunicazione.
Suitables for use in electrical instrumentation circuits, control process and communication systems.
Conduttori / Conductors Materiale / Material
Tipo / Type
Isolamento / Insulation Materiale / Compound
Rame rosso o stagnato / Bare or tinned copper
Filo unico classe 1 – Trefolo rigido Classe 2 – Flessibile Classe 5 / Solid wire Class 1 – Stranded conductor Class 2 – Flexible conductor Class 5
Politene reticolato
Cross-Linked polyethylene (XLPE)
        Colore / Colour
Cordatura primaria / Primary Cabling
Coppia: Nero – Nero o Blu – Bianco
Terna: Nero – Bianco – Rosso o Nero – Bianco - Blu Pair: Black – Black or Blue – White
Triad: Black – White – Red or Black – White – Blue
  Tipo / Type Nastro separatore
Separator tape
I conduttori sono twistati a coppie o terne
The cores are twisted to form pairs or triads
Nastro di poliestere
Polyester tape
  Schermo singolo (solo per versione IS/OS) / Individual screen (only for IS/OS type)
Tipo / Type     Nastro di alluminio/poliestere con conduttore di drenaggio in rame stagnato
Aluminium/Polyester tape with tinned copper drain wire
Riunitura totale / Total Cabling
Tipo / Type     Le coppie/terne sono riunite con riempitivi, se necessario
The pairs/triads are cabled with fillers, if necessary
Schermo totale / Overall Screen
Tipo / Type     Nastro di alluminio/poliestere con conduttore di drenaggio in rame stagnato
Aluminium/Polyester tape with tinned copper drain wire
Guaina esterna / Outer Sheath
Materiale / Compound PVC
Colore / Colour Nero, Blu / Black, Blue
