P. 53

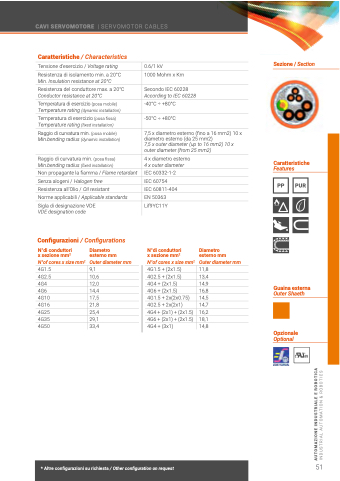

 CAVI SERVOMOTORE | SERVOMOTOR CABLES
 Caratteristiche / Characteristics
Tensione d’esercizio / Voltage rating
Resistenza di isolamento min. a 20°C
Min. Insulation resistance at 20°C
Resistenza del conduttore max. a 20°C
Conductor resistance at 20°C
Temperatura di esercizio (posa mobile)
Temperature rating (dynamic installation)
Temperatura di esercizio (posa fissa)
Temperature rating (fixed installation)
Raggio di curvatura min. (posa mobile)
Min.bending radius (dynamic installation)
Raggio di curvatura min. (posa fissa)
Min.bending radius (fixed installation)
Non propagante la fiamma / Flame retardant
Senza alogeni / Halogen free
Resistenza all’Olio / Oil resistant
Norme applicabili / Applicable standards
Sigla di designazione VDE
VDE designation code
Configurazioni / Configurations
0.6/1 kV
1000 Mohm x Km
Secondo IEC 60228
According to IEC 60228
-40°C ÷ +80°C
-50°C ÷ +80°C
7,5 x diametro esterno (fino a 16 mm2) 10 x diametro esterno (da 25 mm2)
7,5 x outer diameter (up to 16 mm2) 10 x outer diameter (from 25 mm2)
Sezione / Section
        4 x diametro esterno
4 x outer diameter
IEC 60332-1-2
IEC 60754
IEC 60811-404
EN 50363
Lif9YC11Y
N°di conduttori x sezione mm2
N°of cores x size mm2
4G1.5 + (2x1.5)
4G2.5 + (2x1.5)
4G4 + (2x1.5)
4G6 + (2x1.5)
4G1.5 + 2x(2x0.75)
4G2.5 + 2x(2x1)
4G4 + (2x1) + (2x1.5)
4G6 + (2x1) + (2x1.5)
4G4 + (3x1)
Caratteristiche
Features
   PP PUR
   N°di conduttori x sezione mm2
N°of cores x size mm2
4G1.5
4G2.5
4G4
4G6
4G10
4G16
4G25
4G35
4G50
Diametro esterno mm
Outer diameter mm
9,1
10,6
12,0
14,4
17,5
21,8
25,4
29,1
33,4
Diametro esterno mm
Outer diameter mm
11,8
13,4
14,9
16,8
14,5
14,7
16,2
18,1
14,8
Guaina esterna
         Outer Shaeth
           Opzionale
Optional
  51
  * Altre configurazioni su richiesta / Other configuration on request
 AUTOMAZIONE INDUSTRIALE E ROBOTICA
INDUSTRIAL AUTOMATION & ROBOTICS
