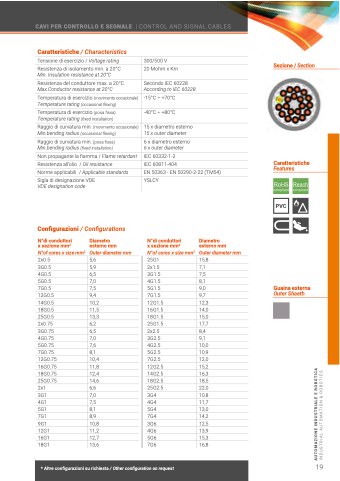

 CAVI PER CONTROLLO E SEGNALE | CONTROL AND SIGNAL CABLES
 Caratteristiche / Characteristics
  Tensione di esercizio / Voltage rating 300/500 V
  Resistenza di isolamento min. a 20°C 20 Mohm x Km
Min. Insulation resistance at 20°C
  Resistenza del conduttore max. a 20°C Secondo IEC 60228
Max.Conductor resistance at 20°C According to IEC 60228
  Temperatura di esercizio (movimento occasionale) -15°C ÷ +70°C
Temperature rating (occasional flexing)
  Temperatura di esercizio (posa fissa) -40°C ÷ +80°C
Temperature rating (fixed installation)
  Raggio di curvatura min. (movimento occasionale) 15 x diametro esterno Min.bending radius (occasional flexing) 15 x outer diameter
  Raggio di curvatura min. (posa fissa) 6 x diametro esterno
Min.bending radius (fixed installation) 6 x outer diameter
  Non propagante la fiamma / Flame retardant IEC 60332-1-2
  Resistenza all’olio / Oil resistance IEC 60811-404
  Norme applicabili / Applicable standards EN 50363 - EN 50290-2-22 (TM54)
  Sigla di designazione VDE YSLCY
VDE designation code
           Sezione / Section
  Caratteristiche
Features
   Configurazioni / Configurations
N°di conduttori x sezione mm2
N°of cores x size mm2
2x0.5
3G0.5
4G0.5
5G0.5
7G0.5
12G0.5
14G0.5 18G0.5 25G0.5 2x0.75 3G0.75 4G0.75 5G0.75 7G0.75 12G0.75 16G0.75 18G0.75 25G0.75 2x1
3G1 4G1 5G1 7G1 9G1 12G1 16G1
18G1
Diametro esterno mm
Outer diameter mm
5,6
5,9
6,5
7,0
7,5
9,4
10,2 11,5 13,3 6,2 6,5 7,0 7,6 8,1 10,4 11,8 12,4 14,6 6,6 7,0 7,5 8,1 8,9 10,8 11,2 12,7
13,6
N°di conduttori Diametro
x sezione mm2 esterno mm
N°of cores x size mm2 Outer diameter mm
25G1 15,8
2x1.5 7,1
3G1.5 7,5
4G1.5 8,1
5G1.5 9,0
7G1.5 9,7
12G1.5 12,3 16G1.5 14,0 18G1.5 15,0 25G1.5 17,7 2x2.5 8,4 3G2.5 9,1 4G2.5 10,0 5G2.5 10,9 7G2.5 12,0 12G2.5 15,2 14G2.5 16,3 18G2.5 18,5 25G2.5 22,0 3G4 10,8 4G4 11,7 5G4 13,0 7G4 14,2 3G6 12,5 4G6 13,9 5G6 15,3
7G6 16,8
Guaina esterna
PVC
           Outer Shaeth
                                                                                   19
  * Altre configurazioni su richiesta / Other configuration on request
 AUTOMAZIONE INDUSTRIALE E ROBOTICA
INDUSTRIAL AUTOMATION & ROBOTICS
