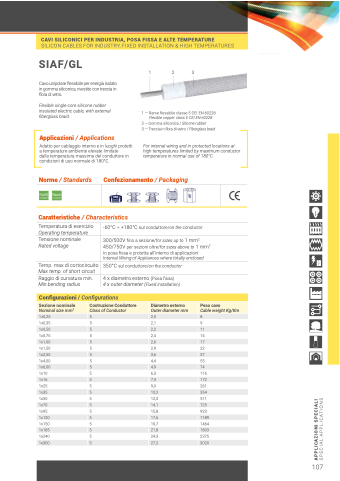

P. 109

   SIAF/GL
Cavo unipolare flessibile per energia isolato in gomma siliconica, rivestito con treccia in fibra di vetro.
Flexible single-core silicone rubber insulated electric cable, with external fiberglass braid.
Applicazioni / Applications
Adatto per cablaggio interno e in luoghi protetti a temperature ambiente elevate limitate
dalla temperatura massima del conduttore in condizioni di uso normale di 180°C.
123
1 — Rame flessibile classe 5 CEI EN 60228
Flexible copper class 5 CEI EN 60228 2 — Gomma siliconica / Silicone rubber
3 — Treccia in fibra di vetro / Fiberglass braid
For internal wiring and in protected locations at high temperatures limited by maximum conductor temperature in normal use of 180°C.
   Norme / Standards Confezionamento / Packaging
Caratteristiche / Characteristics
                    Temperatura di esercizio
Operating temperature
Tensione nominale
Rated voltage
Temp. max di cortocircuito
Max temp. of short circuit
Raggio di curvatura min.
Min.bending radius
-60°C ÷ +180°C sul conduttore/on the conductor
300/500V fino a sezione/for sizes up to 1 mm2 450/750V per sezioni oltre/for sizes above to 1 mm2
In posa fissa e protetta all’interno di applicazioni
Internal Wiring of Appliances where totally enclosed 350°C sul conduttore/on the conductor
4 x diametro esterno (Posa fissa)
4 x outer diameter (Fixed installation)
   Configurazioni / Configurations
  Sezione nominale
Nominal size mm2
 Costruzione Conduttore
Class of Conductor
 Diametro esterno
Outer diameter mm
 Peso cavo
Cable weight Kg/Km
 1x0,25
 5
 2,0
 8
 1x0,35
 5
 2,1
 9
 1x0,50
 5
 2,2
 11
 1x0,75
  5
  2,4
  14
 1x1,00
5
2,6
17
 1x1,50
 5
 2,9
 22
 1x2,50
 5
 3,6
 37
 1x4,00
 5
 4,4
 55
 1x6,00
  5
  4,9
  74
 1x10
5
6,3
116
 1x16
 5
 7,3
 172
 1x25
 5
 9,0
 261
 1x35
 5
 10,2
 354
 1x50
 5
 12,0
 511
 1x70
  5
  14,1
  725
 1x95
5
15,8
923
 1x120
 5
 17,6
 1189
 1x150
 5
 19,7
 1464
 1x185
 5
 21,8
 1803
 1x240
 5
 24,3
 2375
 1x300
 5
 27,2
 3020
  107
CAVI SILICONICI PER INDUSTRIA, POSA FISSA E ALTE TEMPERATURE
SILICON CABLES FOR INDUSTRY, FIXED INSTALLATION & HIGH TEMPERATURES
   APPLICAZIONI SPECIALI
SPECIAL APPLICATIONS
