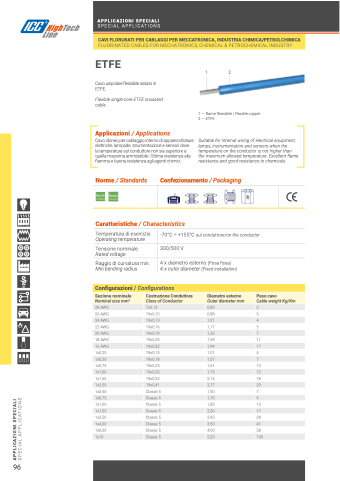

Page 98 - catalogo ICC
P. 98

 APPLICAZIONI SPECIALI SPECIAL APPLICATIONS
  CAVI FLORURATI PER CABLAGGI PER MECCATRONICA, INDUSTRIA CHIMICA/PETROLCHIMICA
FLUORINATED CABLES FOR MECHATRONICS, CHEMICAL & PETROCHEMICAL INDUSTRY
 Configurazioni / Configurations
  Sezione nominale
Nominal size mm2
 Costruzione Conduttore
Class of Conductor
 Diametro esterno
Outer diameter mm
 Peso cavo
Cable weight Kg/Km
 28 AWG
  7x0,13
  0,80
  2
 26 AWG
19x0,10
0,88
3
 24 AWG
 19x0,13
 1,01
 4
 22 AWG
 19x0,16
 1,17
 5
 20 AWG
 19x0,19
 1,32
 7
 18 AWG
 19x0,25
 1,59
 11
 16 AWG
  19x0,32
  1,94
  17
 1x0,25
19x0,13
1,01
4
 1x0,50
 19x0,18
 1,37
 7
 1x0,75
 19x0,23
 1,61
 10
 1x1,00
 19x0,26
 1,75
 12
 1x1,50
  19x0,32
  2,14
  18
 1x2,50
19x0,41
2,77
29
 1x0,50
 Classe 5
 1,50
 7
 1x0,75
 Classe 5
 1,70
 9
 1x1,00
 Classe 5
 1,85
 12
 1x1,50
  Classe 5
  2,30
  17
 1x2,50
Classe 5
2,95
28
 1x4,00
 Classe 5
 3,50
 41
 1x6,00
 Classe 5
 4,00
 58
 1x10
 Classe 5
 5,20
 100
   ETFE
Cavo unipolare flessibile isolato in ETFE.
Flexible single-core ETFE insulated cable.
Applicazioni / Applications
Cavo idoneo per cablaggio interno di apparecchiature elettriche, lampade, strumentazione e sensori dove la temperatura sul conduttore non sia superiore a quella massima ammissibile. Ottima resistenza alla fiamma e buona resistenza agli agenti chimici.
12
1 — Rame flessibile | Flexible copper 2 — ETFE
Suitable for internal wiring of electrical equipment, lamps, instrumentation and sensors when the temperature on the conductor is not higher than the maximum allowed temperature. Excellent flame resistance and good resistance to chemicals.
  Norme / Standards Confezionamento / Packaging
Caratteristiche / Characteristics
               Temperatura di esercizio
Operating temperature
Tensione nominale
Rated voltage
Raggio di curvatura min.
Min.bending radius
-70°C ÷ +155°C sul conduttore/on the conductor 300/500 V
4 x diametro esterno (Posa fissa)
4 x outer diameter (Fixed installation)
