P. 94

 APPLICAZIONI SPECIALI SPECIAL APPLICATIONS
  CAVI FLORURATI PER CABLAGGI PER MECCATRONICA, INDUSTRIA CHIMICA/PETROLCHIMICA
FLUORINATED CABLES FOR MECHATRONICS, CHEMICAL & PETROCHEMICAL INDUSTRY
 Configurazioni / Configurations
  Sezione nominale
Nominal size mm2
 Costruzione Conduttore
Class of Conductor
 Diametro esterno
Outer diameter mm
 Peso cavo
Cable weight Kg/Km
 1x0,25
 19x0,13
 1,05
 4
1x0,50
19x0,18
1,30
7
1x0,75
19x0,23
1,55
10
1x1,00
19x0,26
1,70
12
1x1,50
19x0,32
2,10
18
1x2,50
19x0,41
2,55
28

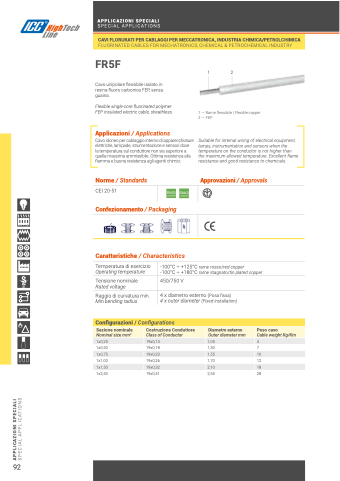

   FR5F
Cavo unipolare flessibile isolato in resina fluoro carbonica FEP, senza guaina.
Flexible single-core fluorinated polymer FEP insulated electric cable, sheathless.
Applicazioni / Applications
Cavo idoneo per cablaggio interno di apparecchiature elettriche, lampade, strumentazione e sensori dove la temperatura sul conduttore non sia superiore a quella massima ammissibile. Ottima resistenza alla fiamma e buona resistenza agli agenti chimici.
Norme / Standards
CEI 20-51
Confezionamento / Packaging
Caratteristiche / Characteristics
12
1 — Rame flessibile | Flexible copper 2 — FEP
Suitable for internal wiring of electrical equipment, lamps, instrumentation and sensors when the temperature on the conductor is not higher than the maximum allowed temperature. Excellent flame resistance and good resistance to chemicals.
Approvazioni / Approvals
                             Temperatura di esercizio
Operating temperature
Tensione nominale
Rated voltage
Raggio di curvatura min.
Min.bending radius
-100°C ÷ +125°C rame rosso/red copper
-100°C ÷ +180°C rame stagnato/tin plated copper
450/750 V
4 x diametro esterno (Posa fissa)
4 x outer diameter (Fixed installation)
      92
