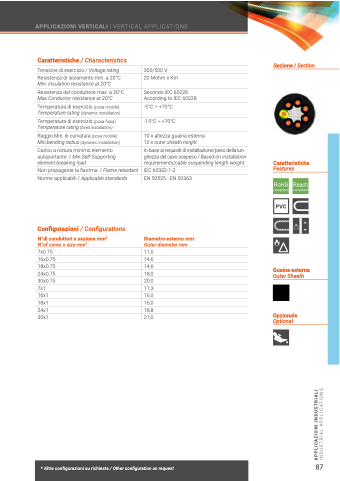

Page 89 - catalogo ICC
P. 89

 APPLICAZIONI VERTICALI | VERTICAL APPLICATIONS
 Caratteristiche / Characteristics
Tensione di esercizio / Voltage rating
Resistenza di isolamento min. a 20°C
Min. Insulation resistance at 20°C
Resistenza del conduttore max. a 20°C
Max.Conductor resistance at 20°C
Temperatura di esercizio (posa mobile)
Temperature rating (dynamic installation)
Temperatura di esercizio (posa fissa)
Temperature rating (fixed installation)
Raggio Min. di curvatura (posa mobile)
Min.bending radius (dynamic installation)
Carico a rottura minimo elemento autoportante / Min.Self-Supporting element breaking load
Non propagante la fiamma / Flame retardant
Norme applicabili / Applicable standards
Configurazioni / Configurations N°di conduttori x sezione mm2
N°of cores x size mm2
7x0.75
16x0.75 18x0.75
24x0.75
30x0.75
7x1
16x1
18x1
24x1
30x1
300/500 V
20 Mohm x Km
Secondo IEC 60228 According to IEC 60228
-5°C ÷ +70°C
-15°C ÷ +70°C
10 x altezza guaina esterna
10 x outer sheath height
In base ai requisiti di installazione/peso della lun- ghezza del cavo sospeso / Based on installation requirements/cable suspending length weight
IEC 60332-1-2
EN 50525 - EN 50363
Diametro esterno mm
Outer diameter mm
11,0
14,6 14,6
18,0
20,0
11,3
16,0
16,0
18,8
21,0
Sezione / Section
         Caratteristiche
Features
               PVC
     Guaina esterna
 Outer Shaeth
      Opzionale
 Optional
 87
  * Altre configurazioni su richiesta / Other configuration on request
 APPLICAZIONI INDUSTRIALI
INDUSTRIAL APPLICATIONS







































   87   88   89   90   91
