 APPLICAZIONI INDUSTRIALI
INDUSTRIAL APPLICATIONS
 APPLICAZIONI VERTICALI | VERTICAL APPLICATIONS

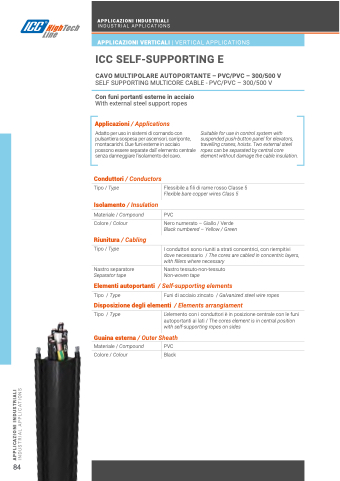

    ICC SELF-SUPPORTING E
CAVO MULTIPOLARE AUTOPORTANTE – PVC/PVC – 300/500 V
SELF SUPPORTING MULTICORE CABLE - PVC/PVC – 300/500 V
 Con funi portanti esterne in acciaio
With external steel support ropes
Applicazioni / Applications
Adatto per uso in sistemi di comando con pulsantiera sospesa per ascensori, carriponte, montacarichi. Due funi esterne in acciaio possono essere separate dall’ elemento centrale senza danneggiare l’isolamento del cavo.
Suitable for use in control system with suspended push-button panel for elevators, travelling cranes, hoists. Two external steel ropes can be separated by central core element without damage the cable insulation.
  Conduttori / Conductors Tipo / Type
Isolamento / Insulation Materiale / Compound
Colore / Colour Riunitura / Cabling
Tipo / Type Nastro separatore
Separator tape
Flessibile a fili di rame rosso Classe 5
Flexible bare copper wires Class 5
PVC
Nero numerato – Giallo / Verde
Black numbered – Yellow / Green
I conduttori sono riuniti a strati concentrici, con riempitivi dove necesssario / The cores are cabled in concentric layers, with fillers where necessary
Nastro tessuto-non-tessuto
Non-woven tape
          Elementi autoportanti / Self-supporting elements
Tipo / Type     Funi di acciaio zincato / Galvanized steel wire ropes
Disposizione degli elementi / Elements arrangiament
Tipo / Type     L’elemento con i conduttori è in posizione centrale con le funi autoportanti ai lati / The cores element is in central position
with self-supporting ropes on sides
Guaina esterna / Outer Sheath Materiale / Compound PVC Colore / Colour Black
     84
