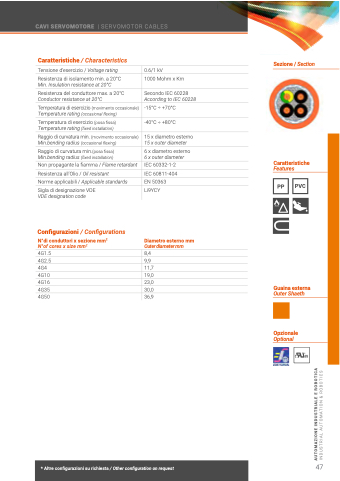

Page 49 - catalogo ICC
P. 49

 CAVI SERVOMOTORE | SERVOMOTOR CABLES
 Caratteristiche / Characteristics Tensione d’esercizio / Voltage rating
Resistenza di isolamento min. a 20°C
Min. Insulation resistance at 20°C
Resistenza del conduttore max. a 20°C
Conductor resistance at 20°C
Temperatura di esercizio (movimento occasionale)
Temperature rating (occasional flexing)
Temperatura di esercizio (posa fissa)
Temperature rating (fixed installation)
Raggio di curvatura min. (movimento occasionale)
Min.bending radius (occasional flexing)
Raggio di curvatura min.(posa fissa)
Min.bending radius (fixed installation)
Non propagante la fiamma / Flame retardant
Resistenza all’Olio / Oil resistant
Norme applicabili / Applicable standards
Sigla di designazione VDE
VDE designation code
Configurazioni / Configurations N°di conduttori x sezione mm2
N°of cores x size mm2
4G1.5 4G2.5 4G4 4G10 4G16 4G35 4G50
0.6/1 kV
1000 Mohm x Km
Secondo IEC 60228
According to IEC 60228
-15°C ÷ +70°C
-40°C ÷ +80°C
15 x diametro esterno
15 x outer diameter
6 x diametro esterno
6 x outer diameter
IEC 60332-1-2 IEC 60811-404 EN 50363 Li9YCY
Diametro esterno mm
Outer diameter mm
8,4 9,9 11,7 19,0 23,0 30,0 36,9
Sezione / Section
                Caratteristiche
  Features
     PP PVC
            Guaina esterna
  Outer Shaeth
   Opzionale
Optional
  47
  * Altre configurazioni su richiesta / Other configuration on request
 AUTOMAZIONE INDUSTRIALE E ROBOTICA
INDUSTRIAL AUTOMATION & ROBOTICS
