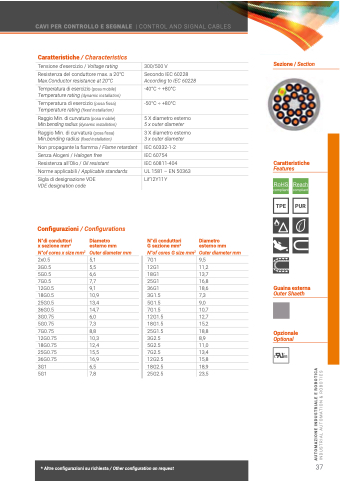

P. 39

 CAVI PER CONTROLLO E SEGNALE | CONTROL AND SIGNAL CABLES
 Caratteristiche / Characteristics
Tensione d’esercizio / Voltage rating
Resistenza del conduttore max. a 20°C
Max.Conductor resistance at 20°C
Temperatura di esercizio (posa mobile)
Temperature rating (dynamic installation)
Temperatura di esercizio (posa fissa)
Temperature rating (fixed installation)
Raggio Min. di curvatura (posa mobile)
Min.bending radius (dynamic installation)
Raggio Min. di curvatura (posa fissa)
Min.bending radius (fixed installation)
Non propagante la fiamma / Flame retardant
Senza Alogeni / Halogen free
Resistenza all’Olio / Oil resistant
Norme applicabili / Applicable standards
Sigla di designazione VDE
VDE designation code
Configurazioni / Configurations
300/500 V
Secondo IEC 60228
According to IEC 60228
-40°C ÷ +80°C
-50°C ÷ +80°C
5 X diametro esterno
5 x outer diameter
3 X diametro esterno
3 x outer diameter
IEC 60332-1-2
IEC 60754
IEC 60811-404
UL 1581 – EN 50363
Lif12Y11Y
N°di conduttori Diametro
G sezione mm2 esterno mm
N°of cores G size mm2 Outer diameter mm
7G1 9,5
12G1 11,2
18G1 13,7
25G1 16,8
36G1 18,6
3G1.5 7,3
5G1.5 9,0 7G1.5 10,7 12G1.5 12,7 18G1.5 15,2 25G1.5 18,8 3G2.5 8,9 5G2.5 11,0 7G2.5 13,4 12G2.5 15,8 18G2.5 18,9
25G2.5 23,5
Sezione / Section
          Caratteristiche
 Features
               N°di conduttori x sezione mm2
N°of cores x size mm2
2x0.5
3G0.5
5G0.5
7G0.5
12G0.5
18G0.5
25G0.5 36G0.5 3G0.75 5G0.75 7G0.75 12G0.75 18G0.75 25G0.75 36G0.75 3G1
5G1
Diametro esterno mm
Outer diameter mm
5,1
5,5
6,6
7,7
9,1
10,9
13,4 14,7 6,0 7,3 8,8 10,3 12,4 15,5 16,9 6,5
7,8
Guaina esterna
TPE PUR
           Outer Shaeth
                     Opzionale
    Optional
                   37
  * Altre configurazioni su richiesta / Other configuration on request
 AUTOMAZIONE INDUSTRIALE E ROBOTICA
INDUSTRIAL AUTOMATION & ROBOTICS
