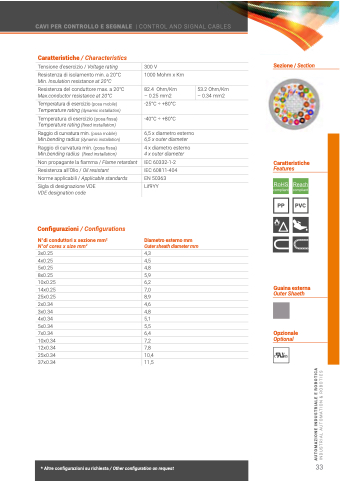

Page 35 - catalogo ICC
P. 35

 CAVI PER CONTROLLO E SEGNALE | CONTROL AND SIGNAL CABLES
 Caratteristiche / Characteristics
Tensione d’esercizio / Voltage rating 300 V
Resistenza di isolamento min. a 20°C 1000 Mohm x Km
Min. Insulation resistance at 20°C
Resistenza del conduttore max. a 20°C 82.4 Ohm/Km Max.conductor resistance at 20°C – 0.25 mm2
Temperatura di esercizio (posa mobile) -25°C ÷ +80°C
Temperature rating (dynamic installation)
Temperatura di esercizio (posa fissa) -40°C ÷ +80°C
Temperature rating (fixed installation)
Raggio di curvatura min. (posa mobile) 6,5 x diametro esterno
Min.bending radius (dynamic installation) 6,5 x outer diameter
Raggio di curvatura min. (posa fissa) 4 x diametro esterno
Min.bending radius (fixed installation) 4 x outer diameter
Non propagante la fiamma / Flame retardant IEC 60332-1-2
Resistenza all’Olio / Oil resistant IEC 60811-404
Norme applicabili / Applicable standards EN 50363
Sigla di designazione VDE Lif9YY
VDE designation code
Configurazioni / Configurations
N°di conduttori x sezione mm2 Diametro esterno mm
Sezione / Section
      53.2 Ohm/Km – 0.34 mm2
      Caratteristiche
Features
                N°of cores x size mm2 Outer sheath diameter mm
3x0.25 4,3 4x0.25 4,5 5x0.25 4,8 8x0.25 5,9 10x0.25 6,2 14x0.25 7,0 25x0.25 8,9 2x0.34 4,6 3x0.34 4,8 4x0.34 5,1 5x0.34 5,5 7x0.34 6,4 10x0.34 7,2 12x0.34 7,8 25x0.34 10,4 37x0.34 11,5
Guaina esterna
PP PVC
            Outer Shaeth
           Opzionale
  Optional
         33
  * Altre configurazioni su richiesta / Other configuration on request
 AUTOMAZIONE INDUSTRIALE E ROBOTICA
INDUSTRIAL AUTOMATION & ROBOTICS
