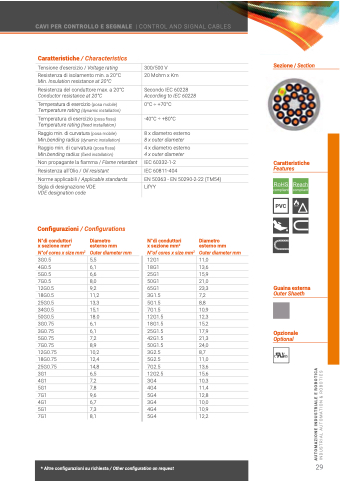

P. 31

 CAVI PER CONTROLLO E SEGNALE | CONTROL AND SIGNAL CABLES
 Caratteristiche / Characteristics
Tensione d’esercizio / Voltage rating
Resistenza di isolamento min. a 20°C
Min. Insulation resistance at 20°C
Resistenza del conduttore max. a 20°C
Conductor resistance at 20°C
Temperatura di esercizio (posa mobile)
Temperature rating (dynamic installation)
Temperatura di esercizio (posa fissa)
Temperature rating (fixed installation)
Raggio min. di curvatura (posa mobile)
Min.bending radius (dynamic installation)
Raggio min. di curvatura (posa fissa)
Min.bending radius (fixed installation)
Non propagante la fiamma / Flame retardant
Resistenza all’Olio / Oil resistant
Norme applicabili / Applicable standards
Sigla di designazione VDE
VDE designation code
Configurazioni / Configurations
300/500 V
20 Mohm x Km
Secondo IEC 60228
According to IEC 60228
0°C ÷ +70°C
-40°C ÷ +80°C
8 x diametro esterno
8 x outer diameter
4 x diametro esterno
4 x outer diameter
IEC 60332-1-2
IEC 60811-404
EN 50363 - EN 50290-2-22 (TM54)
LifYY
N°di conduttori Diametro
x sezione mm2 esterno mm
N°of cores x size mm2 Outer diameter mm
12G1 11,0
18G1 13,6
25G1 15,9
50G1 21,0
65G1 23,3
3G1.5 7,2
5G1.5 8,8 7G1.5 10,9 12G1.5 12,3 18G1.5 15,2 25G1.5 17,9 42G1.5 21,3 50G1.5 24,0 3G2.5 8,7 5G2.5 11,0 7G2.5 13,6 12G2.5 15,6 3G4 10,3 4G4 11,4 5G4 12,8 3G4 10,0 4G4 10,9
5G4 12,2
Sezione / Section
          Caratteristiche
Features
                N°di conduttori x sezione mm2
N°of cores x size mm2
3G0.5
4G0.5
5G0.5
7G0.5
12G0.5
18G0.5
25G0.5 34G0.5 50G0.5 3G0.75 3G0.75 5G0.75 7G0.75 12G0.75 18G0.75 25G0.75 3G1 4G1 5G1 7G1 4G1 5G1
7G1
Diametro esterno mm
Outer diameter mm
5,5
6,1
6,6
8,0
9,2
11,2
13,3 15,1 18.0 6,1 6,1 7,2 8,9 10,2 12,4 14,8 6,5 7,2 7,8 9,6 6,7 7,3
8,1
Guaina esterna
PVC
           Outer Shaeth
                     Opzionale
    Optional
                                           29
  * Altre configurazioni su richiesta / Other configuration on request
 AUTOMAZIONE INDUSTRIALE E ROBOTICA
INDUSTRIAL AUTOMATION & ROBOTICS
