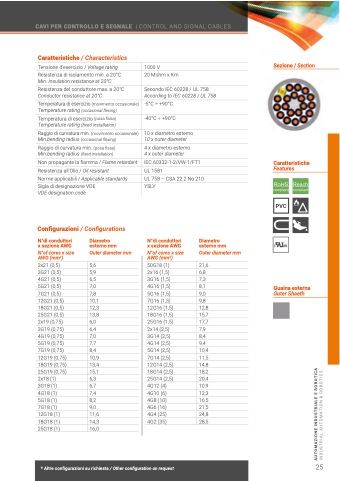

 CAVI PER CONTROLLO E SEGNALE | CONTROL AND SIGNAL CABLES
 Caratteristiche / Characteristics
Tensione d’esercizio / Voltage rating
Resistenza di isolamento min. a 20°C
Min. Insulation resistance at 20°C
Resistenza del conduttore max. a 20°C
Conductor resistance at 20°C
Temperatura di esercizio (movimento occasionale)
Temperature rating (occasional flexing)
Temperatura di esercizio (posa fissa)
Temperature rating (fixed installation)
Raggio di curvatura min. (movimento occasionale)
Min.bending radius (occasional flexing)
Raggio di curvatura min. (posa fissa)
Min.bending radius (fixed installation)
Non propagante la fiamma / Flame retardant
Resistenza all’Olio / Oil resistant
Norme applicabili / Applicable standards
Sigla di designazione VDE
VDE designation code
Configurazioni / Configurations
1000 V
20 Mohm x Km
Secondo IEC 60228 / UL 758 According to IEC 60228 / UL 758
-5°C ÷ +90°C
-40°C ÷ +90°C
10 x diametro esterno
10 x outer diameter
4 x diametro esterno
4 x outer diameter
IEC 60332-1-2/VW-1/FT1
UL 1581
UL 758 – CSA 22.2 No 210
YSLY
N°di conduttori Diametro
x sezione AWG esterno mm
N°of cores x size Outer diameter mm AWG (mm2)
50G18 (1) 21,6
2x16 (1,5) 6,8
3G16 (1,5) 7,3
4G16 (1,5) 8,1
5G16 (1,5) 9,0
7G16 (1,5) 9,8
12G16 (1,5) 12,8 18G16 (1,5) 15,7 25G16 (1,5) 17,7 2x14 (2,5) 7,9 3G14 (2,5) 8,4 4G14 (2,5) 9,4 5G14 (2,5) 10,4 7G14 (2,5) 11,5 12G14 (2,5) 14,8 18G14 (2,5) 18,2 25G14 (2,5) 20,4 4G12 (4) 10,9 4G10 (6) 12,3 4G8 (10) 16,5 4G6 (16) 21,5 4G4 (25) 24,8 4G2 (35) 28,5
Sezione / Section
          Caratteristiche
Features
                N°di conduttori x sezione AWG
N°of cores x size AWG (mm2)
2x21 (0,5)
3G21 (0,5)
4G21 (0,5)
5G21 (0,5)
7G21 (0,5)
12G21 (0,5)
18G21 (0,5) 25G21 (0,5) 2x19 (0,75) 3G19 (0,75) 4G19 (0,75) 5G19 (0,75) 7G19 (0,75) 12G19 (0,75) 18G19 (0,75) 25G19 (0,75) 2x18 (1) 3G18 (1) 4G18 (1) 5G18 (1) 7G18 (1) 12G18 (1) 18G18 (1) 25G18 (1)
Diametro esterno mm
Outer diameter mm
5,6
5,9
6,5
7,0
7,8
10,1
12,3 13,8 6,0 6,4 7,0 7,7 8,4 10,9 13,4 15,1 6,3 6,7 7,4 8,2 9,0 11,6 14,3 16,0
Guaina esterna
PVC
         Outer Shaeth
                                                                            25
  * Altre configurazioni su richiesta / Other configuration on request
 AUTOMAZIONE INDUSTRIALE E ROBOTICA
INDUSTRIAL AUTOMATION & ROBOTICS
