P. 150

 ®
    Tipo
Type
Diametro flangia
Flange diameter
Tamburo
Barrel
Larghezza
Width
Faceplats holes
Distanza dal centro Centre distan-
Distanza dal centro Centre distan-
Dimensioni / Dimensions
Spessore flange
Flange thickness
Diametro foro
Axial hole diameter
Disposizione fori
Foro bloccaggio cavo
Cable chock hole
       Diametro
Diameter
Diametro
Diameter
mm mm mm mm mm mm ce ce mm mm mm
T06 630 315 335 34 82 50 250 100 30
 T07 710 355 420 34 82 50 250 100 30
 T08 800 400 470 34 82 50 250 100 45
 T09 900 450 470 44 82 50 250 160 45
 T10 1000 500 580 44 82 50 250 160 45
 T12 1250 630 630 49 82 65 250 160 50
 T14 1400 710 750 54 82 65 250 250 70
 T16 1600 900 900 64 82 65 250 250 70
 T18 1800 1120 1140 74 82 65 250 250 70
 T20 2000 1250 1140 74 128 65 250 400 80
 T22 2240 1400 1140 74 128 65 400 400 80
 T22R 2240 1300 1000 74 128 65 400 400 80
 T25 2450 1500 1140 74 128 65 400 400 80
 T25S 2450 1250 1140 74 128 65 400 400 80
 T26S 2600 1600 1140 94 128 65 250 400 80
 T28S 2800 1600 1140 94 128 65 250 400 80

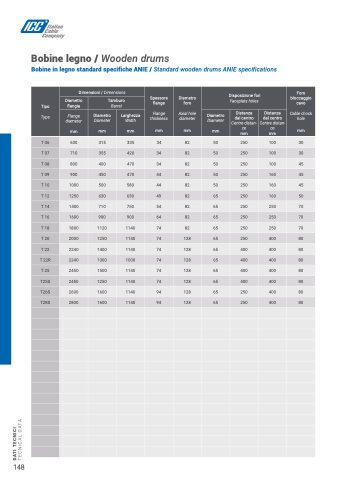

               Bobine legno / Wooden drums
Bobine in legno standard specifiche ANIE / Standard wooden drums ANIE specifications
            148
DATI TECNICI
TECNICAL DATA
