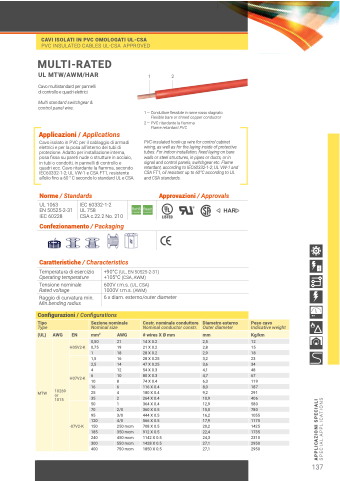

P. 139

   CAVI ISOLATI IN PVOCLIOMMEROILSOPGEACTIIAULLI -CSA
S P P V E C C I NI A S L U T L E A C T H E ND O C P A O B L L Y E MS E U R L - I C N S S A L U A A P T P E R D O C V A E B D L E S
MULTI-RATED
UL MTW/AWM/HAR
Cavo multistandard per pannelli di controllo e quadri elettrici.
Multi standard switchgear & control panel wire.
Applicazioni / Applications
Cavo isolato in PVC per il cablaggio di armadi elettrici e per la posa all’interno dei tubi di protezione. Adatto per installazione interna, posa fissa su pareti nude o strutture in acciaio, in tubi o condotti, in pannelli di controllo e quadri ecc. Cavo ritardante la fiamma, secondo IEC60332-1-2; UL VW-1 e CSA FT1, resistente all’olio fino a 60 ° C secondo lo standard UL e CSA.
Norme / Standards
12
1 — Conduttore flessibile in rame rosso stagnato
Flexible bare or tinned copper conductor
2 — PVC ritardante la fiamma
Flame retardant PVC
PVC-insulated hook-up wire for control cabinet wiring, as well as for the laying inside of protective tubes. For indoor installation, fixed laying on bare walls or steel structures, in pipes or ducts, or in signal and control panels, switchgear etc. Flame retardant, according to IEC60332-1-2; UL VW-1 and CSA FT1, oil resistant up to 60°C according to UL and CSA standards.
Approvazioni / Approvals
     UL 1063
EN 50525-2-31 IEC 60228
IEC 60332-1-2
UL 758
CSA c.22.2 No. 210
  Confezionamento / Packaging
Caratteristiche / Characteristics
            Temperatura di esercizio
Operating temperature
Tensione nominale
Rated voltage
Raggio di curvatura min.
Min.bending radius
+90°C (UL, EN 50525-2-31) +105°C (CSA, AWM)
600V r.m.s. (UL, CSA) 1000V r.m.s. (AWM)
6 x diam. esterno/outer diameter
    Configurazioni / Configurations
   Tipo
Type
 Sezione nominale
Nominal size
 Costr. nominale conduttore
Nominal conductor constr.
 Diametro esterno
Outer diameter
Peso cavo
Indicative weight
(UL)
 AWG
  EN
  mm2
 AWG
 # wires X Ø mm
 mm
Kg/km
MTW
10269 or 1015
 H05V2-K
 0,50
 21
  14 X 0.2
  2,5
 12
0,75
19
21 X 0.2
2,8
15
1
 18
 28 X 0.2
 2,9
18
H07V2-K
 1,5
 16
  28 X 0.25
  3,2
 23
2,5
14
47 X 0.25
3,6
34
4
 12
 54 X 0.3
 4,1
48
6
 10
  80 X 0.3
  4,7
 67
10
8
74 X 0.4
6,3
119
16
 6
  116 X 0.4
  8,0
 187
25
4
180 X 0.4
9,2
291
35
  2
  264 X 0.4
  10,9
 406
-07V2-K
 50
1
364 X 0.4
12,9
580
70
 2/0
 360 X 0.5
 15,0
780
95
 3/0
  444 X 0.5
  16,2
 1055
120
4/0
566 X 0.5
17,9
1175
150
 250 mcm
 708 X 0.5
 20,2
1425
185
 350 mcm
  912 X 0.5
  22,4
 1735
240
450 mcm
1142 X 0.5
24,3
2310
300
 550 mcm
  1428 X 0.5
  27,1
 2950
400
 750 mcm
 1850 X 0.5
 27,1
 2950
                                                   * Altre configurazioni su richiesta / Other configuration on request
137
 APPLICAZIONI SPECIALI
SPECIAL APPLICATIONS
