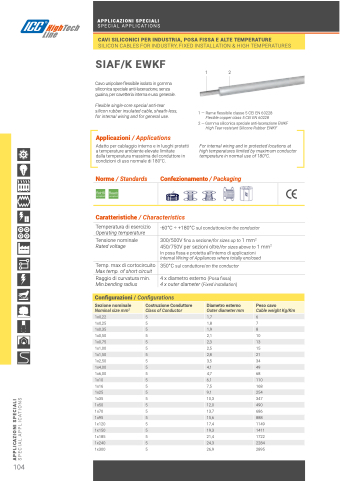

 APPLICAZIONI SPECIALI
SPECIAL APPLICATIONS
  CAVI SILICONICI PER INDUSTRIA, POSA FISSA E ALTE TEMPERATURE
SILICON CABLES FOR INDUSTRY, FIXED INSTALLATION & HIGH TEMPERATURES
 Configurazioni / Configurations
  Sezione nominale
Nominal size mm2
 Costruzione Conduttore
Class of Conductor
 Diametro esterno
Outer diameter mm
 Peso cavo
Cable weight Kg/Km
 1x0,22
  5
  1,7
  6
 1x0,25
5
1,8
7
 1x0,35
 5
 1,9
 8
 1x0,50
 5
 2,1
 10
 1x0,75
 5
 2,3
 13
 1x1,00
 5
 2,5
 15
 1x1,50
  5
  2,8
  21
 1x2,50
5
3,5
34
 1x4,00
 5
 4,1
 49
 1x6,00
 5
 4,7
 68
 1x10
 5
 6,1
 110
 1x16
 5
 7,5
 168
 1x25
  5
  9,1
  254
 1x35
5
10,3
347
 1x50
 5
 12,0
 490
 1x70
 5
 13,7
 686
 1x95
 5
 15,6
 888
 1x120
  5
  17,4
  1149
 1x150
5
19,3
1411
 1x185
 5
 21,4
 1722
 1x240
 5
 24,3
 2284
 1x300
 5
 26,9
 2895
   SIAF/K EWKF
Cavo unipolare flessibile isolato in gomma siliconica speciale anti-lacerazione, senza guaina, per cavetteria interna e uso generale.
Flexible single-core special anti-tear silicon rubber insulated cable, sheath-less, for internal wiring and for general use.
Applicazioni / Applications
Adatto per cablaggio interno e in luoghi protetti a temperature ambiente elevate limitate
dalla temperatura massima del conduttore in condizioni di uso normale di 180°C.
12
1 — Rame flessibile classe 5 CEI EN 60228
Flexible copper class 5 CEI EN 60228
2 — Gomma siliconica speciale anti-lacerazione EWKF
High Tear resistant Silicone Rubber EWKF
For internal wiring and in protected locations at high temperatures limited by maximum conductor temperature in normal use of 180°C.
  Norme / Standards Confezionamento / Packaging
Caratteristiche / Characteristics
                   Temperatura di esercizio
Operating temperature
Tensione nominale
Rated voltage
Temp. max di cortocircuito
Max temp. of short circuit
Raggio di curvatura min.
Min.bending radius
-60°C ÷ +180°C sul conduttore/on the conductor
300/500V fino a sezione/for sizes up to 1 mm2 450/750V per sezioni oltre/for sizes above to 1 mm2
In posa fissa e protetta all’interno di applicazioni
Internal Wiring of Appliances where totally enclosed
350°C sul conduttore/on the conductor
4 x diametro esterno (Posa fissa)
4 x outer diameter (Fixed installation)
